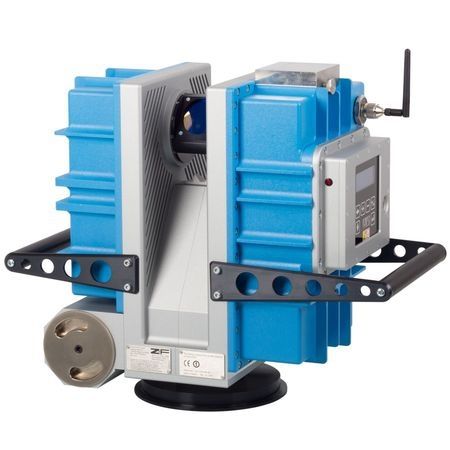

Scanner laser IMAGER® 5006EX

3D

Sur la base du scanner laser de haute qualité Z+F IMAGER®, Zoller + Fröhlich GmbH et DMT GmbH & Co. KG ont développé un scanner laser 3D antidéflagrant. Le Z+F IMAGER® 5006EX est le pionnier des relevés dans les mines souterraines et les industries où les atmosphères explosives sont présentes. Le Z+F IMAGER® 5006EX est le premier scanner laser 3D au monde approuvé ATEX pour une utilisation dans les mines et les applications industrielles dans des conditions explosives. Le Z+F IMAGER® 5006EX est approuvé classe I et classe II selon la directive ATEX 94 / 9 / EG. La directive ATEX 94 / 9 / EG "Appareils et systèmes de protection destinés à être utilisés en atmosphères explosibles" est une norme européenne. L'approbation ATEX pour cet équipement est largement acceptée en dehors de la communauté européenne. Le scanner laser a une portée nominale de 79 m. Cette gamme de distances permet d'utiliser efficacement le scanner dans presque toutes les applications explosives. Le champ de vision de 310° à la verticale et de 360° à l'horizontale couvre une très grande zone de balayage, ce qui permet une documentation complète avec relativement peu de positions de balayage. Le concept autonome garantit une plus grande flexibilité. Aucun équipement externe n'est nécessaire pour effectuer un balayage sur le terrain. De ce fait, les sources d'inflammation supplémentaires dans les atmosphères explosives sont exclues. Système vertical : miroir rotatif Système horizontal : dispositif rotatif Champ de vision vertical : 310 Champ de vision horizontal : 360 Résolution verticale : 0,0018 Résolution horizontale : 0.0018 Précision verticale : 0,007° rms Précision horizontale : 0,007° rms Vitesse de balayage : ≤ 50 r / s (3 000 r / min) max.
