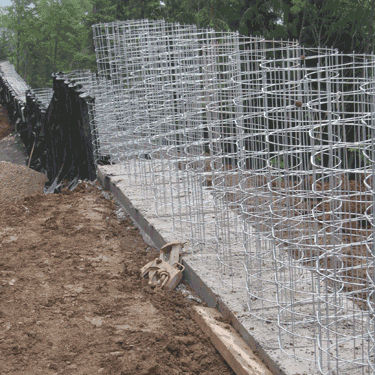

Gabion modulable RENFOTER®

pour stabilisation de fortes pentesen métal

Les ouvrages réalisés à partir de la gamme RENFOTER type gabion relèvent de la technique du renforcement des sols par armatures peu extensibles et souples : norme NF P 94220-0 et 2. L’ouvrage est l’association : • d’un gabion en treillis soudé, rempli de matériaux constituant le parement, • des renforts solidaires du parement et étroitement imbriqués dans le remblai, • d’un massif de sol. PAREMENT • Le parement est constitué d’assemblage de gabions juxtaposés, en treillis soudé galvanisé et solidaires les uns des autres. • Les gabions peuvent contenir divers matériaux de remplissage : pierres, galets ou autre matériau, suivant l’esthétique ou le service recherché. • L’assemblage mécanique des gabions s’effectue par l’interpénétration des uns dans les autres et au moyen d’insertion d’une tige de liaison verticale traversant la zone de chevauchement. • Cette conception permet de nombreuses suggestions architectoniques. RENFORTS • Le remblai est renforcé par des renforts en acier galvanisé, dans le respect de la Norme A05-252. • La forme en treillis soudé des renforts garantit un bon ancrage dans le remblai. • Les renforts sont solidarisés aux gabions par des tiges qui traversent l’extrémité des renforts en s’appuyant sur la paroi intérieure des gabions. MISE EN OEUVRE • Préparation d’une assise compacte et bien nivelée. • Installation des gabions juxtaposés et interconnectés par insertion de barres de liaison verticales. • Mise en oeuvre du remblai technique et des renforts solidaires du parement. • Remplissage des gabions. Voir le lien ci-dessus « Principales étapes de mise en œuvre ». Lire la « Notice de mise en œuvre » avant toute réalisation.
