Mur de soutènement en béton armé RENFOTER® PANNEAU

en acier galvanisémodulairepréfabriqué

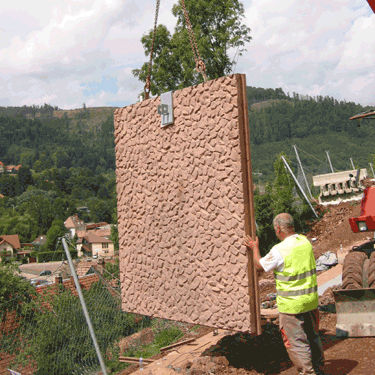

PRINCIPE Le concept RENFOTER type panneau relève de la technique du renforcement des sols par armatures peu extensibles et souples ; NF P 94220-0 et 2. Le mur ainsi constitué est l’association : • d’un parement en béton armé, • d’un massif de remblai, • de renforts solidaires du parement noyés et étroitement imbriqués dans le remblai. PAREMENT Formé de panneaux rectangulaires juxtaposés. Chaque panneau comporte deux nervures armées, côté remblai. Matériel constitutif : béton armé. Monolithique sur toute la hauteur à soutenir. Longueur et hauteur adaptées au projet. Aspect : béton gris, sablé, matricé ou autres traitements architecturaux. RENFORTS Les renforts sont en acier galvanisé dans le respect de la Norme A05-252. La forme en treillis soudé des renforts garantit un bon ancrage dans le remblai. La liaison des renforts avec le parement est assurée par un dispositif constitué de tubes horizontaux qui traversent les oeillets d’extrémité des renforts et sont solidarisées au parement en se logeant dans les réservations prévues dans la nervure. Ce dispositif permet une grande précision du positionnement parement/renfort. MISE EN OEUVRE • Nécessité d’une simple semelle de réglage en béton non-armé, • Mise en place des panneaux avec étaiement, • Mise en place simple et quasi instantanée des renforts, • Sol du site réutilisable sous réserve des conditions de réemploi (GTR et norme A05-952) et du respect des paramètres de dimensionnement (norme NF P 94220-0 et 2). Voir le lien ci-dessus « Principales étapes de mise en œuvre ». Lire la « Notice de mise en œuvre » avant toute réalisation.
