Mur de soutènement en béton VIVATER®

en acier galvanisémodulableen éléments préfabriqués

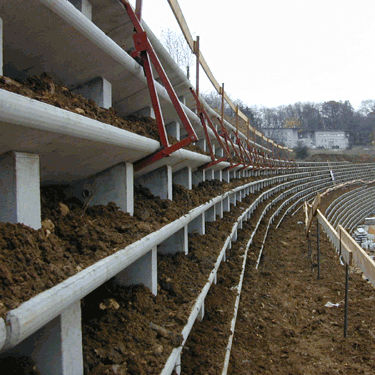

Le procédé VIVATER est destiné à la réalisation de merlons antibruit et de murs de soutènement végétalisables. La stabilité interne des merlons (double parement) est assurée par des tirants de liaisonnement, positionnés entre les deux parements. Dans le cas des murs de soutènement végétalisables, la stabilité est assurée par la mise en oeuvre de renforts solidaires du parement (concept RENFOTER), l’ensemble relevant de la technique du renforcement des sols par armatures peu extensibles et souples (NF P 94220-0 et 2). PAREMENT Constitué de plots en béton et de dalles en béton armé disposées longitudinalement. PERFORMANCES ACOUSTIQUES Le parement VIVATER a fait l’objet de tests acoustiques suivant la Norme NFS 31089 qui classe le procédé comme « très absorbant » : Coefficient local d’absorption as= 0,80 Perte locale d’énergie en réflexion TLr = 6,70 à 7,20 dBA RENFORTS (ET TIRANTS) Les renforts sont en acier galvanisé. La forme en treillis soudé des renforts garantit un bon ancrage dans le remblai. La liaison des renforts au parement est assurée par un dispositif en forme de boucle, qui traverse la réservation prévue à cet effet dans les plots. L’ensemble respecte les conditions d’application de la norme A05-252. MISE EN OEUVRE Mise en place simple et rapide des éléments constitutifs du mur, sur une longrine en béton : • Pose des plots, offrant une grande stabilité grâce à leur assise confortable. • Installation des dalles dans les plots. • Pose des renforts ou des tirants, simple et rapide. • Compactage aisé dans le sens longitudinal de l'ouvrage. • Sol du site réutilisable sous réserve des conditions de réemploi
