Gabion modulable PANOGRIL® HABILLAGE

de protectionen acier galvanisé

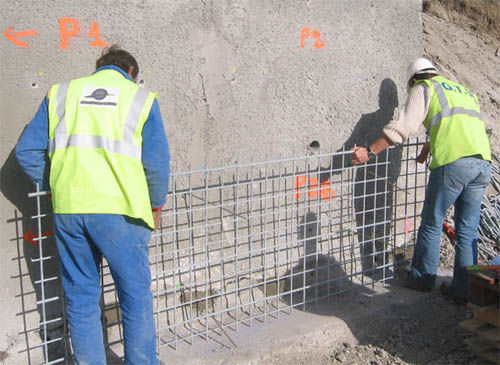

Le procédé PANOGRIL type habillage consiste à habiller des parois en béton par des panneaux en treillis soudés galvanisés avec un remplissage minéral sur environ 50 cm d'épaisseur de l'espace situé entre la paroi et le parement. L'ouvrage est l'association : • d'un treillis soudé formant un parement plat, • de béquilles de connexion scellées dans le support, • d'une paroi support en béton. PAREMENT Le parement est constitué de panneaux en treillis soudé galvanisé. En fonction de l'esthétique recherchée, l'espace entre le panneau et la paroi support est rempli de pierres. SYSTEME DE CONNEXION Les béquilles de connexion sont en acier galvanisé, dans le respect de la norme NF EN ISO 1461. La liaison du parement avec la paroi support est assurée par scellement chimique de ces béquilles ainsi qu'un système de fermeture selon le dimensionnement. MISE EN OEUVRE • Mise en oeuvre des béquilles. • Positionnement des panneaux. • Remplissage de l'espace entre panneaux de parement et paroi support Voir le lien ci-dessus « Principales étapes de mise en œuvre ». Lire la « Notice de mise en œuvre » avant toute réalisation. TRAITEMENT DES POINTS SINGULIERS • Traitement des angles : possibilité des prévoir des pièces d'angle monolithique sur mesure • Couverture supérieure • Panneaux cintrés
