Mur de soutènement en pierre RENFOTER® PANOGRIL

en acier galvaniséen sol renforcéroutier

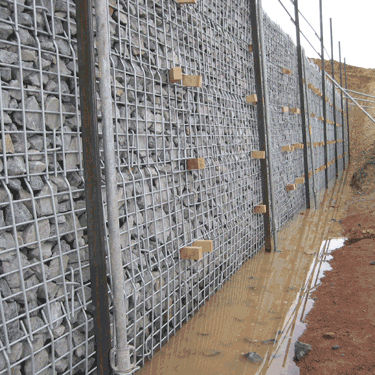

Les ouvrages réalisés à partir de la gamme RENFOTER type panogril relèvent de la technique du renforcement des sols par armatures peu extensibles et souples ; NF P 94220-0 et 2. L’ouvrage est l’association : • d’un treillis soudé plié, comportant un parement plat et une semelle, • des renforts solidaires du parement et étroitement imbriqués dans le remblai, • d’un massif de remblai. PAREMENT Le parement est constitué de panneaux en treillis soudé galvanisé, verticaux ou inclinés. En fonction de l’esthétique recherchée, l’espace entre le panneau et le remblai technique est rempli de pierres ou de galets. RENFORTS Le remblai est renforcé par des renforts en acier galvanisé, dans le respect de la norme A05-252. La forme en treillis soudé des renforts garantit un bon ancrage dans le remblai. La liaison du parement avec le massif armé est assurée par le retour vertical des renforts. MISE EN OEUVRE • Mise en oeuvre des renforts sur une longrine. • Mise ne place des panneaux. Noter que grâce à l’autostabilité des renforts, aucun étaiement proprement dit n’est nécessaire. • Mise en oeuvre du remblai technique et du matériau de remplissage. Voir le lien ci-dessus « Principales étapes de mise en œuvre ». Lire la « Notice de mise en œuvre » avant toute réalisation. TRAITEMENT DES POINTS SINGULIERS • Traitement des angles : possibilité des prévoir des pièces en angle monolithique sur mesure • Culées mixtes : possibilité de prévoir des renforts incliné permettant de contourner des piles de pont
