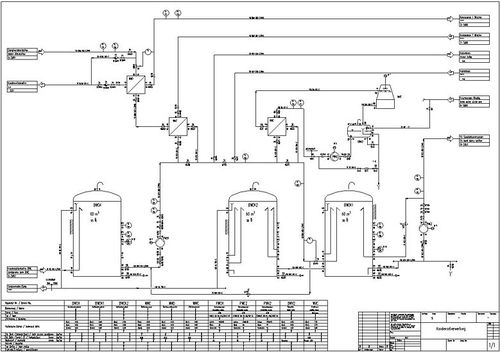

Avec ce module de schématique, vous pouvez rapidement et facilement créer des organigrammes de blocs, des organigrammes de processus et des organigrammes P&ID conformément à la norme EN ISO 10628 (anciennement DIN 28004).
Le large éventail de fonctionnalités, notamment la décomposition automatique des conduites, la vérification des diamètres, la numérotation automatique des pièces, la vérification de l'entrée de noms en double, etc.
Une base de données peut être utilisée mais n'est pas obligatoire, car toutes les données sont stockées dans le fichier de conception MicroStation (DGN). L'étiquetage selon le système général d'étiquetage / KKS est intégré au système P&ID.
Le gestionnaire de rapports, disponible en tant que module complémentaire, vous permet de créer des nomenclatures librement définissables et de les exporter vers Excel, par exemple. Vous déterminez quelles informations de la boîte de dialogue TRICAD MS Info doivent être évaluées pour chaque composant.
Points forts :
Intégration d'une base de données en option
Diagrammes de flux de blocs, de processus et P&ID selon EN ISO 10628
Routines de contrôle
Nomenclature de toutes les conduites et de tous les composants
Fonction d'édition
Références croisées pour travailler d'une feuille à l'autre
---
