POUR LES DIFFUSEURS DANS LES PLAFONDS SUSPENDUS F30

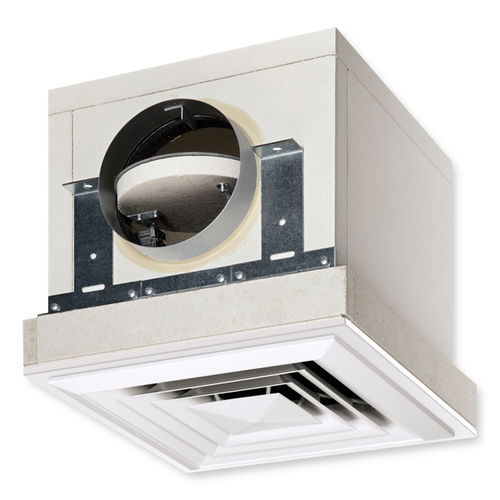

Clapet coupe-feu carré pour installation dans des plafonds suspendus résistants au feu F30 Pour l'isolation des pénétrations de conduits entre compartiments coupe-feu, disponible en cinq tailles nominales
Dimensions nominales des diffuseurs de 300 × 300 - 625 × 625 mm
Satisfait les besoins de ventilation élevés lorsqu'il est combiné avec un diffuseur
La construction revêtue répond à des exigences élevées en matière d'hygiène
Intégration dans le BMS central avec TROXNETCOM
Équipements et accessoires en option
Diffuseurs plafonniers / diffuseurs à jet hélicoïdal
Lien fusible externe, 72 °C
Actionneur électrique
Température de libération 72/95 °C
Candidature
Clapets coupe-feu de type KU-K30 pour l'isolation des dispositifs terminaux d'air dans les plafonds suspendus autoportants résistants au feu en cas d'incendie
Empêcher la propagation du feu et de la fumée par des conduits vers les compartiments coupe-feu adjacents désignés
Caractéristiques particulières
Licence Z-41.3-320
Testé selon la norme DIN 4102-6 pour ses propriétés de résistance au feu
Classification selon la norme DIN 4102, K30-U
Faible pression différentielle et niveau de puissance acoustique
A utiliser avec les systèmes d'air d'alimentation ou d'air extrait (pour les systèmes d'air d'alimentation avec tôle perforée)
Intégration dans le BMS central avec TROXNETCOM
Classification
Classe de résistance au feu K30-U selon la norme DIN 4102-6
Dimensions nominales
Clapet coupe-feu : 300 × 300, 400 × 400, 500 × 500, 600 × 600, 625 × 625 mm
Ø de l'embout (selon la taille nominale) : 160, 200, 250, 315 mm
Variantes
Avec lien fusible
Avec actionneur à ressort de rappel
Pièces et caractéristiques
Température de rejet 72 °C ou 95 °C (pour utilisation dans les systèmes de ventilation à air chaud)
Pièces jointes
Interrupteur de fin de course pour l'indication de la position des volets
Actionneur à ressort de rappel pour une tension d'alimentation de 24 V ou 230 V
---
