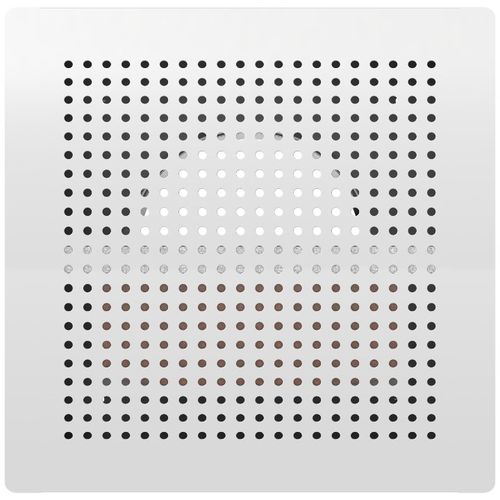

Diffuseur acoustique BOR-S

BOR-S est une bouche d’extraction / soufflage métallique. Elle a été spécialement conçue pour une installation murale. La diffusion d’air silencieuse assure un confort optimal dans des bureaux, des chambres d'hôtel et d'habitation, etc. La forme de distribution empêche le flux d'air de tomber dans la zone occupée avant d'atteindre température acceptable. Utilisable avec un delta de température ΔT de 10K. Le BOR-S convient également aux systèmes VAV, la diffusion est indépendante de la vitesse à l’entrée du diffuseur. Conception Le corps du BOR-S est fabriqué en acier galvanisé avec une plaque avant de forme rectangulaire, perforée. La plaque avant est revêtue d'un revêtement en poudre blanc standard (RAL 9010, Gloss 30). À l'intérieur du corps est fixée une réglette de réglage pour l’ajustement du débit. Détails techniques Le diffuseur est équipé d'une réglette de réglage qui modifie l'ouverture efficace du flux d'air et ajuste ainsi le volume du flux d'air. Le mécanisme est mobile de l'extérieur par deux boutons miniatures coulissant dans des rainures sur les flancs du produit (8 positions fixes par les encoches dans la rainure). Pour le réglage, seules ces positions fournissent les paramètres de bruit désirés. Les positions intermédiaires doivent être évitées. Les tableaux 1 et 2 montrent les coefficients k du produit dans chacune des 9 positions fixes. Le coefficient K du réglage correspondant permet de calculer le débit réel en fonction du ΔP mesuré. Après la mise en service, la broche de mesure doit être fermée. Pour des raisons esthétiques, il peut être remplacé par le bouchon lisse qui est emballé dans la boîte du produit. Dimensions et poids Poids 1kg
