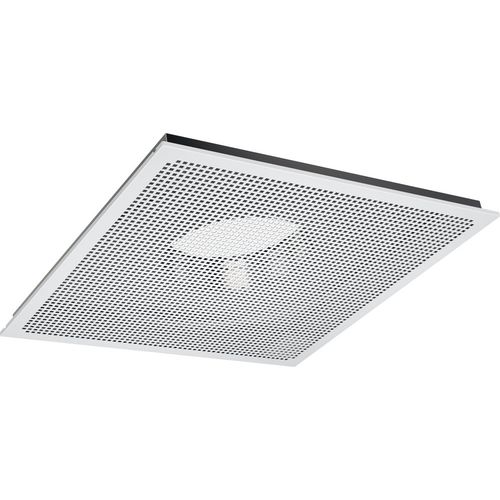

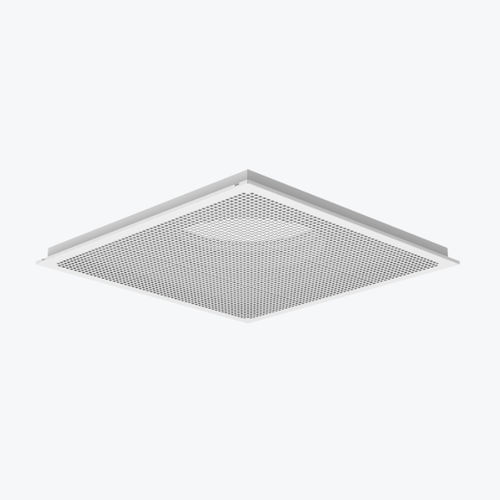

Diffuseur d'air de plafond TSF

suspenducarré

Description Grilles plafonnières d'extraction. Fonction Le TSF est un diffuseur plafonnier conçu pour l'extraction. Il est préférable de prévoir un plenum THOR ou registre à iris SPI pour la régulation du débit d’air. Conception Le TSF existe en 7 tailles (100-400). Les modèles 250-400 sont prévus pour un montage en faux plafond pour dalles 600x600. Le TSF se compose d’une façade perforée et d’un boîtier en tôle d’acier. Le boîtier est doté d’un manchon de raccordement avec joint caoutchouc. Le diffuseur TSF est doté d’une finition blanche (RAL 9010-80). La façade est amovible, donnant accès à la gaine. Installation Pour installer le diffuseur, déposer la façade perforée (il suffit de la tirer à soi). Riveter le boîtier au conduit, puis remettre la façade en place. Si le diffuseur est adapté à un plénum THOR, il doit y avoir une longueur droite de 4 fois le diamètre du conduit, avant le THOR. Pour les dimensions de l’ouverture, se reporter au tableau de dimensions. Dimensions et poids Poids 1kg
