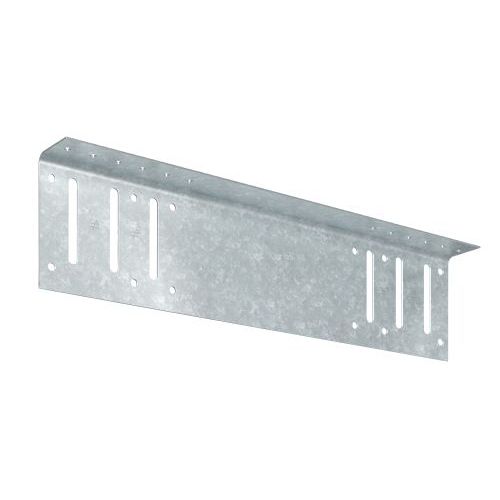

Goujon de reprise d'efforts tranchants HYS

La jambe de force hybride HYS est la seule jambe de force CFS sur le marché conçue et testée pour être utilisée soit comme glissière, soit comme clip rigide. Utilisée couramment au bas d'une poutre en acier pour s'adapter à des conditions de distance importante, la jambe de force HYS se fixe à la structure à l'aide de vis, de fixations actionnées par poudre ou de soudures. Le HYS a été soumis à des tests complets de composants, d'assemblage et d'ancrage. Des charges tabulées ont été développées à partir de ces essais et comprennent des capacités basées sur la résistance et la déflexion pour aider à atténuer les risques de conception. Vous pouvez compter sur la jambe de force à double application du HYS pour sa polyvalence et ses performances vérifiées par des tests. Caractéristiques principales Disponible en longueurs de 12", 15", 24" et 30" (pour les longueurs de 18", utilisez des entretoises SSB et FSB) Les fentes sont positionnées de manière à minimiser la charge excentrique et à maximiser la capacité L'application de la glissière permet un moment vertical jusqu'à 1" dans chaque direction lorsque des vis à épaulement sont utilisées au centre de la fente Les timbres Simpson Strong-Tie® No-Equal® marquent le centre des fentes pour aider à assurer le bon positionnement des vis à épaulement Supporte la gravité et les charges latérales lorsqu'on utilise des vis #10 à travers de petits trous pré-percés Matériel HYS12 /68, HYS15 /68, HYS24 /68 - 68 mil (14 ga.), 50 ksi HYS30 /97 - 97 mil (12 ga.), 40 ksi Terminer Galvanisé (G90) Installation Pour l'installation en tant que connexion à glissière, fixez le HYS à l'aide de vis à épaulement à travers les trous oblongs. Les vis à épaulement fabriquées avec précision fournies avec le HYS sont conçues pour éviter toute surcharge et pour garantir le bon fonctionnement du clip dans l'application de glissière. Pour une installation comme connexion rigide pour supporter la gravité et la charge latérale, fixez le clip en utilisant les petits trous pré-percés avec des vis #10.
