Simpson Strong-Tie propose une gamme spécialisée de suspensions pour solives en I à bride supérieure qui répondent aux besoins uniques des solives en I tout en offrant des performances supérieures et une grande facilité d'installation.
ITS

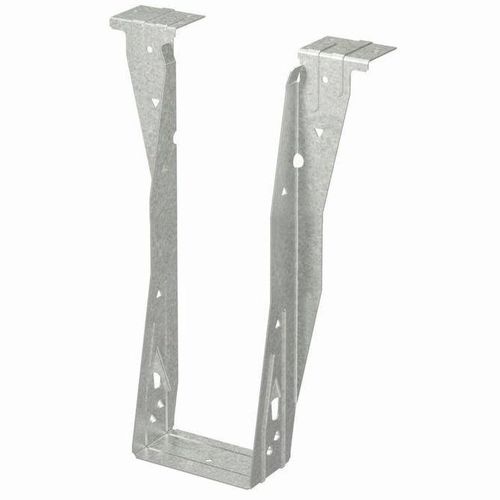

L'ITS innovant établit la norme pour les suspensions à bride supérieure en bois d'ingénierie. L'ITS s'installe plus rapidement et utilise moins de clous que n'importe quel autre cintre à bride supérieure EWP. Les caractéristiques Strong-Grip™ et Funnel Flange™ permettent une installation sur solive standard sans clouage, ce qui se traduit par le coût d'installation le plus bas. Le siège Strong-Grip fixe fermement les poutrelles en I dont l'épaisseur de la bride est comprise entre 1 1/8" et 1 1/2".
MIT/HIT - Clouage à angle positif (PAN)
Le PAN est spécialement conçu pour les solives en I lorsqu'il est utilisé avec le MIT ou le HIT. Avec PAN, le matériau du trou du clou n'est pas enlevé, mais il est formé pour canaliser et confiner la trajectoire du clou à environ 45°. Le PAN minimise le fendage des brides tout en permettant de gagner du temps en clouant sous un meilleur angle. Voir les tableaux d'accrochage des brides supérieures.
Consulter la documentation du fabricant de solives ou le guide de sélection des connecteurs Simpson Strong-Tie pour connaître les dimensions réelles des solives.
Matériau
ITS - calibre 18 ; MIT, HIT - calibre 16
Finition
Galvanisé
Installation
Utiliser toutes les fixations spécifiées. Vérifier que le linteau peut recevoir les fixations spécifiées dans le tableau.
Voir les plans d'installation spécifiques au produit.
ITS - aucun clouage de solive n'est nécessaire pour une installation standard de solives en I sans raidisseurs d'âme. En cas de support de poutrelles en I avec raidisseurs d'âme ou élément SCL rectangulaire (2) 0,148" x 1 1/2" doivent être installés dans les trous de clouage triangulaires optionnels pour les valeurs d'installation standard.
ITS - les trous de clouage triangulaires optionnels peuvent être utilisés pour une charge supplémentaire.
---
