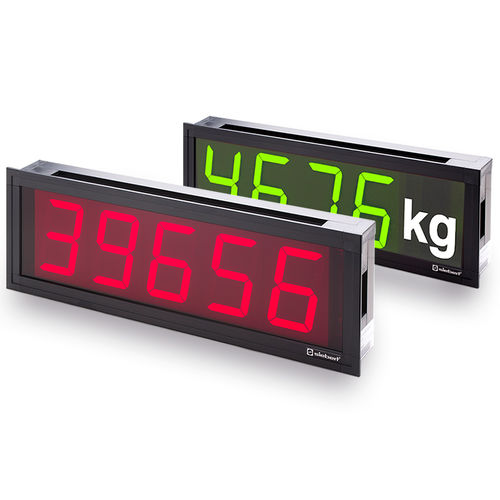

Panneau d'affichage mural S202

d'intérieurà LEDnumérique

Les afficheurs compacts de la série S202 sont prévus pour l‘encastrement dans un pupitre ou une porte d‘armoire. Avec des hauteurs de caractères de 57 mm ces équipements sont lisibles même à grande distance. Affichage secondaire au dos de l‘appareil Au dos de l‘appareil, un affichage secondaire indique les mêmes valeurs que l‘affichage principal. Lors de la mise en service et du paramétrage, l‘affichage principal n‘a pas besoin d‘être visible. En mode menu, celui-ci apparaît sur l‘affichage secondaire. Il permet de définir les modes opératoires, les paramètres et les fonctions des appareils. De même, il permet de définir un point décimal fixe, si les zéros de tête sont affichés ou effacés ou si un test des LED est effectué après mise en marche de l‘appareil. Sorties de commutation Les appareils à entrée analogiques ou à comptage d‘impulsions disposent de sorties de commutation libres de potentiel. Les seuils peuvent être définis dans le menu. Alimentation capteur Les appareils disposent d‘une source de tension pour l‘alimentation de capteurs ou d‘émetteurs de signaux (pour les appareils à entrée d‘impulsions analogiques, parallèles ou de comptage). Fonte de caractères étendue Outre les chiffres, la fonte de caractères contient également les lettres et les caractères spéciaux pouvant être représentés avec sept segments (pour interface série ou bus de terrain). Symboles de mesure The shown dimension symbols are available. Caractéristiques techn. Tension d‘alimentation 24 V DC ±15 %, Protection contre les inversions de polarité, isolation galvanique Indice de protection IP65 Face avant Type de connexion Bornier à vis enfichable, connecteur, Sub D-9 femelle Profbus
