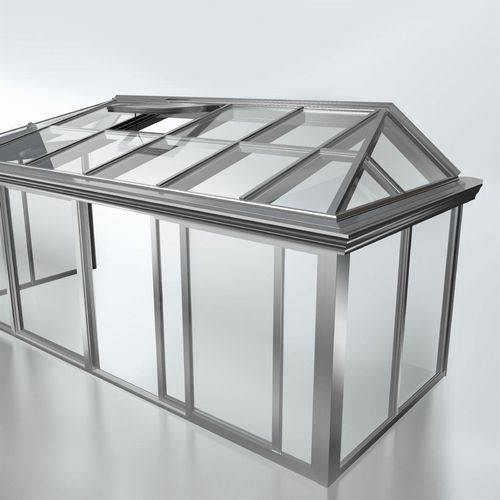

Véranda autoportée CMC 50

en verreen aluminiumprofessionnelle

Le système modulaire à isolation thermique établit des normes élevées en matière d'efficacité énergétique, de liberté de conception et de fabrication Avec le toit de terrasse Schüco PRC 50, le système de véranda Schüco CMC 50 fait partie d'une gamme de modules rationalisée. Les avantages comprennent un nombre réduit de composants et un niveau élevé de préfabrication des modules (chevrons), ce qui réduit considérablement les temps et les coûts de fabrication. Schüco CMC 50, système de véranda modulaire en aluminium, autoportant et isolé thermiquement En tant que construction spéciale de véranda pour les structures adossées et les pavillons indépendants, disponible en tant que toit mono-pente (avec ou sans courbure solaire), toit en selle, oriel et polygones. Module 1, analyse structurelle La structure porteuse de la véranda est constituée de profilés creux rectangulaires à chambres multiples. Le choix des sections transversales et des sections de contreventement doit tenir compte des exigences structurelles. Les chevrons et les pannes porteurs statiques se trouvent du côté de la pièce et ont une largeur de face de 50 mm, au choix dans la version design avec un chanfrein de 5 x 5 mm ou comme e-rafters. Toutes les arêtes des profilés ont un rayon de 0,5 mm. Les pannes d'égout et de faîtage sont pourvues de joints permettant de fixer les chevrons à angle droit (90°), quelle que soit l'inclinaison du toit (7-45°). Les pannes d'égout ont une profondeur de base de 83 mm ou 128 mm selon les besoins. Les pannes d'égout, les chevrons, les chevrons de rive et les supports sont contreventés structurellement conformément aux exigences avec des profilés en acier de dimensions standard et/ou avec des inserts en aluminium.
