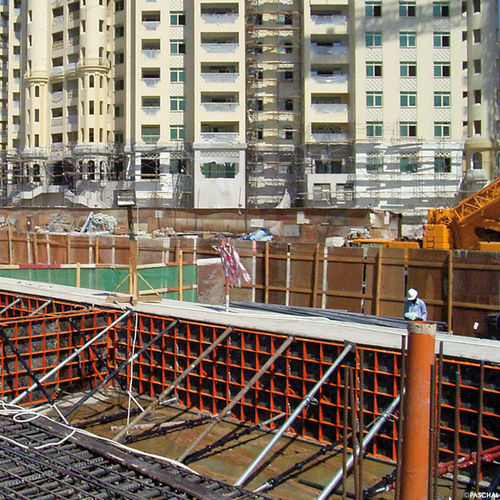

Coffrage cadre GE Universal

modulaireréutilisableen acier

• Conçu comme coffrage manuportable et de grande surface • Principe modulaire avec une gamme d'éléments adaptée garantissant de façon systématique le coffrage de voiles des plus simples aux plus compliqués • Cadre en acier plat massif garantissant stabilité et longévité • Compatible avec tous les systèmes PASCHAL • Goupille de liaison comme pièce d'assemblage unique pour tous les éléments et accessoires Coffrage universel pour fondations, murs, poutres, poteaux, puits, sections arrondies (polygones), aménagements d'espaces verts, éléments préfabriqués. Largeurs d'éléments - Treillis: 100/75/60/50/45/43/40/37/33/30/25/24/20/15/12/10/6/5 cm - GE: 200/150 cm Hauteurs d'éléments - Treillis: 150/125/75/62,5 cm - GE: 275/250/150/125 cm Epaisseur de structure du coffrage - Treillis: 7,5 cm - GE: 19,5 cm (7,5 cm cadre + 12 cm ossature) Contreplaqué - 15 mm d'épaisseur, en bouleau 11 plis Pression admissible de béton - Treillis: 35 kN/m² selon DIN 18218 - GE: 60 kN/m² selon DIN 18218 Tolérances de planéité - Treillis: tableau 3, ligne 6, DIN 18202 - GE: Tab.3, ligne 7, DIN 18202
