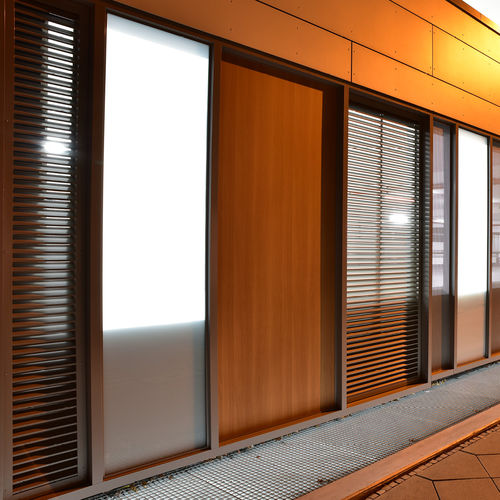

Grille de ventilation en aluminium 622L

rectangulairecarréed'extérieur

La grille de protection contre les intempéries, Système 622L, de MLL Hambourg, est une grille de ventilation en aluminium avec une section de ventilation libre de 62%. Le système 622L est équipé d'une plaque en Z de la série moyenne de type 020L, qui à son tour est installée dans le châssis 602 fermé au moyen d'une technologie de clipsage éprouvée. Les lamelles fixées avec le système de clips MLL peuvent également être enlevées par la suite pour des travaux de réparation sur la façade ou à des fins similaires. Grille de ventilation MLL type 622L MLL série moyenne, Z-slat MLL-Slat 020L dans le cadre 602 Surface : Anodisé E6/EV1, C31-35 RAL au choix / non fini Couleurs spéciales sur demande Portée : Grille de protection contre les intempéries de MLL pour les montage, p. ex : Ouverture en maçonnerie. Domaine d'application : Pour l'intérieur et l'extérieur. Struture : Pré-assemblé pour cadre avec support et latte Accessoire requis : Vis de fixation Equerre de fixation Ancre murale Accessoire en option : Moustiquaire : Maille en fibre de verre 1,4 mm / maille en acier inoxydable 1,4 mm Protection des oiseaux : Maille galvanisée 10 mm / maille en acier inoxydable 8 mm AssemblageEnclos Dimension de la grille du pilier porteur / Portée maxi de la lamelle1000 mm Section de ventilation libre62 % Distance des lamelles50 mm Coefficient de perte air extrait5,9 Coefficient de débit air extrait 0,40 Coefficient de perte air soufflé6,7 Coefficient de débit air soufflé 0,38 Lamelle Lamelle 020L Variante Z-slat, section de ventilation libre 62%. Matériau Aluminium Al Mg Si 0.5 Holdfast Provision 12,0 Variante Support à clip pour façades à lamelles et grilles de protection contre les intempéries/ventilation. Support 12.1 pour grilles de protection contre les intempéries/ventilation. Support 12.2 pour façades à lamelles. Matériau Aluminium Al Mg Si 0.5
