Signalétique de sécurité incendie SÉCURITÉ

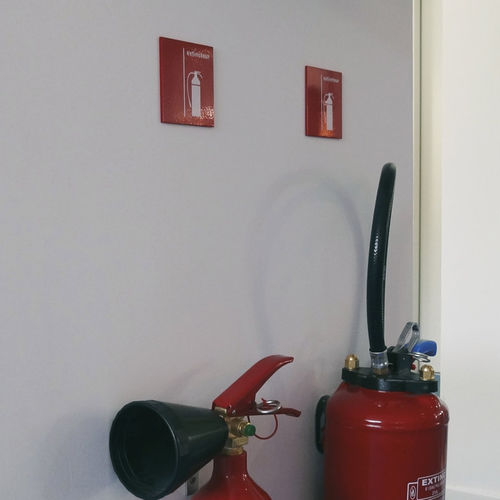

Pictogramme didentification des installations de lutte contre les incendies. Les supports sont composés comme suit : Un carré de 90 mm de coté, en aluminium de 25/10ème laqué époxy rouge sécurité RAL 3001 sur lequel est sérigraphié le pictogramme sécurité de la norme NF S 60-303. Le support comporte un perçage fraisé pour pouvoir être fixé à laide dune vis à tête fraisée. Consignes de sécurité Le support est constituée dune plaque en aluminium de 25/10ème laquée époxy rouge sécurité RAL 3001 sur lequel est sérigraphié le texte des consignes de sécurité de la norme NF S 60-303. Le support comporte deux perçages fraisés pour pouvoir être fixé à laide de deux vis à tête fraisée. Plan général dintervention, plan dintervention et plan dévacuation Ces supports sont composés des éléments suivants : La partie supportant le ou les plans des étages du bâtiment est constituée de 2 plaques de PMMA (poly méthacrylate de méthyle) chants polis de 3 mm dépaisseur permettant linsertion dun film polyester imprimé par imprimante laser ou jet dencre. Ces plaques sont au format A3 (297x420 mm). Les parties en tête et pied de plan qui supportent lintitulé du plan (et dans le cas des plans dintervention et dévacuations, les consignes de sécurités) sont en aluminium 25/10ème laquée époxy (rouge sécurité RAL 3001 et vert sécurité RAL 6032 pour « plan dévacuation »). Les supports sont fixés par vissage, avec 4 vis à tête fraisée.
