Numéro de référence : 0083.0182
Fabricant : MAICO
Exemples d'utilisation: Environnement à risque d'explosion (zone 1 et 2), Teinturerie, Local des batteries, Laboratoire, Lieu de travail
DZQ 45/6 B Ex e - description rapide

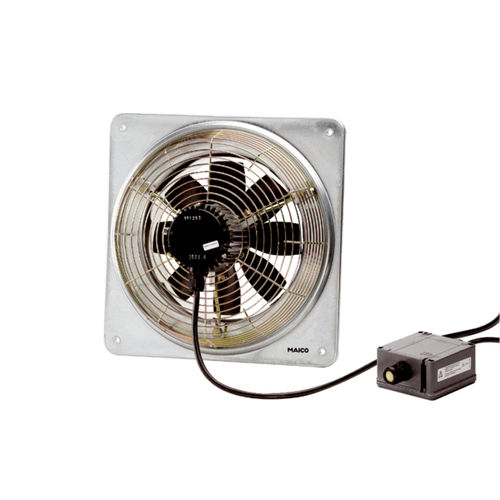

Ventilateur hélicoïde mural avec platine murale carrée, DN 450, courant triphasé, antidéflagrant
DZQ 45/6 B Ex e - Description du produit
Caractéristiques
Protection contre les explosions selon ATEX.
Ex II 2G Ex e IIB+H2 T3/T4 Gb.
Pour des températures d'utilisation de -20°C ≤ Ta ≤ +40°C.
Les ventilateurs MAICO Ex répondent aux exigences de sécurité de la directive européenne 2014/34/UE relative aux appareils et systèmes de protection dans les atmosphères explosives.
Pour zones 1 et 2.
Série
EZQ...-Ex e, DZQ...-Ex e avec platine murale carrée.
EZS...-Ex e, DZS...-Ex e avec anneau mural en acier.
Grille de protection côté aspiration, chromatée jaune, protection contre les contacts conformément à DIN EN ISO 13857.
Montage possible dans toutes les positions.
Sens de refoulement
L'illustration ci-après montre le sens de refoulement.
Sens de refoulement A: aspiration par le moteur, en standard
Sens de refoulement B: soufflage par le moteur, disponible sur demande.
Sens de rotation
Moteur
Moteur robuste avec roulement à billes, sans entretien.
Moteur à courant triphasé
Bornier séparé, antidéflagrant, avec passe-câble à vis.
À fonctionnement réversible.
Fonctionnement réversible : Le débit d'air diminue d'environ 35 % si le sens de refoulement est anormal.
Régulation de vitesse possible avec transformateur TR... Exception : DZ.. 35/2 B Ex e
