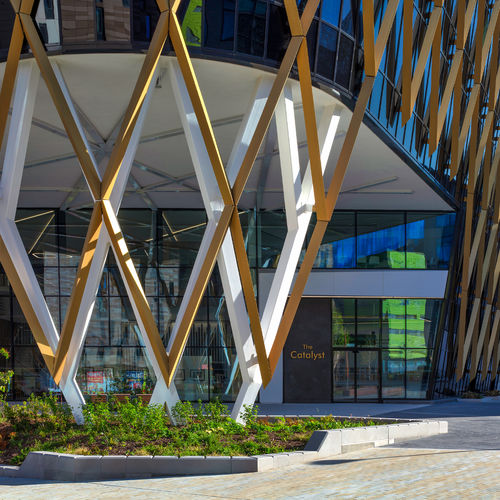

Brise-soleil en aluminium BESPOKE INFINITI® FIN SYSTEM

pour façadevertical

Levolux a travaillé avec GSS Architecture et Charles Henshaw & Sons pour développer le concept en une solution pratique qui pouvait être installée dans les tolérances requises pour créer cette façade proéminente. Cela a été possible grâce à l'expertise de Levolux en matière de conception, d'ingénierie et de fabrication et à sa capacité à développer la conception en 3D avec la modélisation BIM. La solution conçue comprenait le système d'ailettes Levolux Infiniti qui forme une grande poutre triangulaire. Le profil étant trop grand pour être produit en tant que solution unique, des ailettes structurelles extrudées en plusieurs parties ont été fabriquées et clipsées ensemble pour former les poutres. La conception de l'extrusion sur mesure a permis une connexion complètement cachée à l'arrière de la grille, simplifiant l'installation en permettant une tolérance suffisante pour la géométrie complexe du bâtiment. Levolux a travaillé en étroite collaboration avec Charles Henshaw & Sons Ltd pour coordonner l'installation avec la pose de la solution de mur-rideau. Le support Triniti breveté par Levolux a permis au système Infiniti d'être fixé à l'arrière de la structure de manière à éviter toute rupture thermique. L'aspect diagrid a nécessité un joint cruciforme à chaque intersection, ce qui a impliqué des coupes d'angle double à chaque extrémité de chaque section. La précision de ces dernières ne pouvait être obtenue qu'en coupant le profilé après l'assemblage. Levolux a donc dû fabriquer des gabarits de découpe sur mesure, les angles composés étant hors de portée de la plupart des équipements de découpe. CARACTÉRISTIQUES DU PRODUIT Panneaux d'ailettes Infiniti sur mesure Extrusion en quatre pièces de la série 900 Forme triangulaire de 291 mm x 229 mm à partir de trois extrusions Supports muraux pour rideaux Triniti avec connexion cachée
