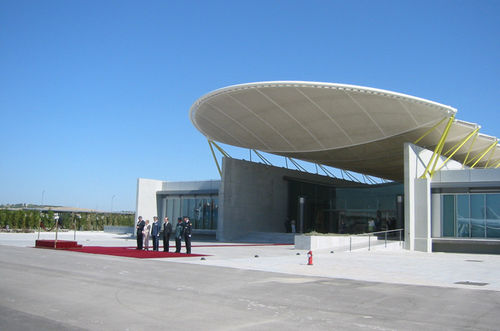

Structure tendue câble-membrane BARAJAS, STATE PAVILION

pour couvertureavec membrane en ETFEpour aéroport

Madrid, Espagne Faits RÉALISATION DE STRUCTURES MEMBRANAIRES Hightex ANNÉE 2005 CLIENT Aeroportos Espanoles y Navegacion Aerea VILLE Madrid, Espagne ZONE DE TOITURE 4400 m² CONTRACTANT Dragados S.A., Madrid, Espagne ARCHITECTE R. Rogers Londres et Studio Lamela, Madrid INGÉNIERIE Schlaich Bergermann & Partners, Stuttgart LOCALISATION Europe Détails Réception de dignitaires royaux et politiques Richard Rogers Partnership, Londres et Studio Lamela, Madrid ont conçu ce terminal indépendant à l'architecture attrayante et élégante pour la réception de dignitaires royaux et politiques. La membrane à double couche au-dessus du toit transparent du hall d'entrée constitue un élément de design important et sert également de protection contre les intempéries. La structure principale de la toiture à membrane est constituée de dix fermes verticales en acier à double arc et de deux poutres de visière en porte-à-faux à chaque extrémité. La membrane supérieure et inférieure, en conjonction avec les câbles de la vallée au centre de chaque baie et couche, stabilisent la structure. Dans l'ensemble, le "Pabellón de Estado" a un design très attrayant et convaincant et a été réalisé avec une coopération très professionnelle de tous les participants à ce projet. matériaux utilisés MATÉRIAUX Feuille ETFE Verre PTFE
