Structure tendue sur ossature métallique GASOMETER BERLIN
en dômepour couvertureavec membrane en ETFE

structure tendue sur ossature métallique
structure tendue sur ossature métallique
structure tendue sur ossature métallique
structure tendue sur ossature métallique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Typologie
sur ossature métallique, en dôme
Application
pour couverture
Matières de la membrane
avec membrane en ETFE
Marché
pour espace public
Autres caractéristiques
transparente

Description

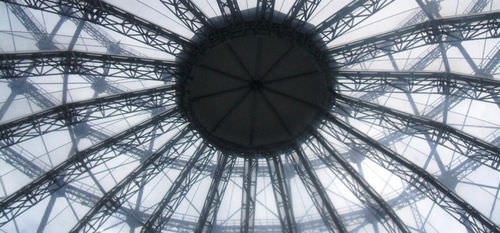

Berlin, Allemagne Faits RÉALISATION DE STRUCTURES MEMBRANAIRES Hightex ANNÉE 2009 CLIENT 360 Degrees Copula GmbH VILLE Berlin, Allemagne ZONE DE TOITURE 1400 m² INGÉNIERIE formulaire TL LOCALISATION Europe Détails UN DÔME JUSTE À TEMPS La réplique du célèbre dôme du bâtiment du Reichstag allemand est une nouvelle attraction du quartier de Schöneberg à Berlin, en Allemagne. Situé à l'intérieur d'un gazomètre inutilisé, le dôme sert de couverture transparente pour les événements et les expositions. La structure a une hauteur de 22 m et un diamètre de 30 m. 20 fermes d'acier en treillis forment la sous-structure du dôme. 20 panneaux ETFE transparents à une seule couche ont été utilisés pour protéger les visiteurs des intempéries. Chaque panneau individuel a une superficie de 70 m², ce qui donne une surface totale de 1 400 m². La feuille ETFE est transparente avec une transmission de la lumière d'environ 90% et une épaisseur de 250μm. Les panneaux sont reliés aux fermes au moyen d'un bord de membrane keder et de plaques de serrage en aluminium. Les bords festonnés des avant-toits sont formés par des plaques de serrage et des câbles de bordure. Pour éviter les surcharges dues au soulèvement du vent, des câbles d'aspiration enjambent le film depuis le sommet jusqu'à l'avant-toit. Le défi posé à Hightex était d'acquérir, de fabriquer et de livrer tous les matériaux sur le site dans un délai de 3 semaines. Après avoir été livré à temps, le dôme a été inauguré par la chancelière allemande, Mme Angela Merkel, le 10 août 2009. matériaux utilisés MATÉRIAUX Feuille ETFE

---

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de Hightex
