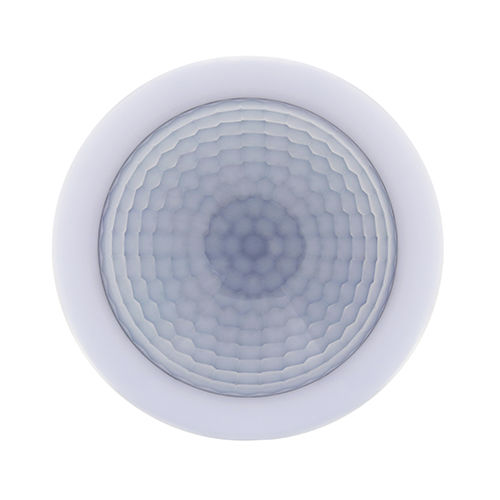

Détecteur de température M/HSD24.1

d'humiditéde luminositéde mouvement

Le capteur OmniSense pour montage au plafond KNX peut détecter des mouvements à une distance allant jusqu'à 24 mètres, qui peuvent être contrôlés logiquement par différentes conditions d'entrée. Les paramètres peuvent être réglés via le logiciel ETS pour sélectionner la zone de détection, et 6 zones de détection au total peuvent être sélectionnées. ■ Avec le contrôle d'éclairage 2CH, 4 sections de luminosité et de temps de retard peuvent être réglées dans la sortie de gradation. Avec un effet de gradation graduelle, le capteur prend en charge le mode automatique ou semi-automatique. Le verrouillage/déverrouillage des télégrammes et la temporisation peuvent être réglés. ■ Avec la commande de luminosité constante 2CH, il est possible de régler 4 valeurs de gradation et le fonctionnement forcé. ■ Le capteur comporte 5 blocs logiques et chaque bloc peut contrôler 10 sorties d'objet. Le contact sec et le verrouillage/ déverrouillage par télégramme et la temporisation peuvent être réglés le verrouillage/déverrouillage par télégramme et la temporisation peuvent être réglés. ■ Types de contrôle : Commande de commutateur, commande de gradation absolue, commande de rideau, commande d'alarme, commande de pourcentage, commande de séquence, commande de scène, commande de chaîne (14 octets), commande de seuil, commande de combinaison logique. ■ Entrées logiques : État du capteur PIR, valeur de luminosité, valeur de température, état des contacts secs et télégrammes externes. ■ 2 relations logiques : ET, OU. ■ 2 modes de fonctionnement : Mode unique et mode maître/esclave. ■ Le contact sec 2CH peut être configuré en tant que contact sec et affichage d'état LED et la fonction d'opération peut être configurée en tant que contrôle de commutateur, contrôle de gradation, contrôle de scène. ■ La zone de détection peut être sélectionnée. Paramètres de base Tension de fonctionnement 21~30V DC Courant de travail 10mA/30V DC Communication KNX Diamètre du câble de la borne KNX 0,6 - 0,8 mm Portée de détection PIR Φ30m (Hauteur d'installation : 3m) Environnement externe Température de travail -5℃~45℃ Humidité relative de travail ≤90% Température de stockage -20℃~60℃
