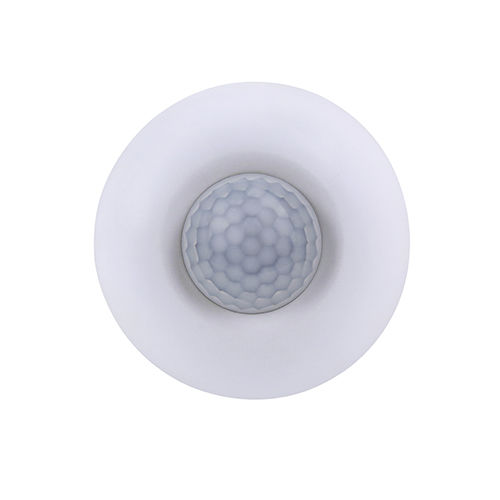

Détecteur de température M/HS05.1

d'humiditéde luminositéencastrable au plafond

Le capteur PIR et Lux pour montage au plafond KNX est un capteur multifonction qui contient un capteur PIR, un capteur de température, un capteur Lux, un contact sec et un télégramme externe. 5 blocs logiques sont disponibles et chaque bloc contient 10 sorties d'objet. Les relations logiques ET, OU peuvent être définies et les modes simple et maître/esclave sont pris en charge. ■ Avec le contrôle d'éclairage 2CH, 4 sections de luminosité et de temps de retard peuvent être réglées dans la sortie de gradation. Avec un effet de gradation progressive, le capteur prend en charge le mode automatique ou semi-automatique. Le verrouillage/déverrouillage des télégrammes et la temporisation peuvent être réglés. ■ Avec la commande de luminosité constante 2CH, les valeurs de gradation et le fonctionnement forcé peuvent être réglés. ■ Le capteur comporte 5 blocs logiques et chaque bloc contient 10 sorties d'objet. Il est possible de régler le contact sec, le verrouillage/déverrouillage par télégramme et la temporisation. ■ Types de contrôle : Commande de commutateur, commande de gradation absolue, commande d'obturateur, commande d'alarme, commande de pourcentage, commande de séquence, commande de scène, commande de chaîne (14 octets), commande de seuil, commande de combinaison logique. ■ 5 entrées logiques : État du capteur PIR, valeur de luminosité, température , état des contacts secs et télégrammes externes. ■ 2 relations logiques : ET, OU. ■ 2 modes de fonctionnement : Mode unique et mode maître/esclave. ■ Le contact sec 2CH peut être réglé comme contact sec et affichage d'état LED et la fonction d'opération peut être réglée comme commande de commutateur, commande de gradation, commande de scène et commande de pourcentage. ■ La validité logique peut être réglée par télégramme externe. Paramètres de base Tension de fonctionnement 21~30V DC Courant de travail 5mA/30V DC Communication KNX Diamètre du câble de la borne KNX 0,6 - 0,8 mm Portée de détection PIR Φ8m (Hauteur d'installation : 3m) Environnement externe Température de fonctionnement -5℃~45℃
