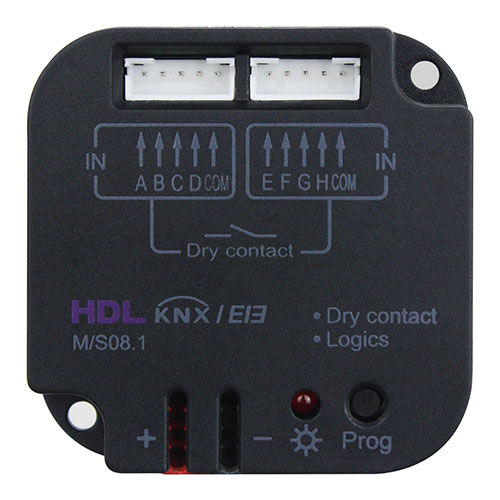

Module de contrôle pour système domotique M/S08.1

d'éclairagesur rail DINd'intérieur

Le module de contact sec KNX 8 zones appartient à la série HDL KNX/EIB. Il dispose d'une entrée de contact sec à 8 canaux et prend en charge 2 modes de contrôle, y compris le contrôle d'entrée de contact sec et le contrôle logique. Entrée de contact sec : ■ Entrée de contact sec à 8 canaux ■ Types de contrôle : Commande d'interrupteur, commande d'interrupteur/de gradation, commande d'obturateur, commande flexible, commande de scène, commande de séquence, commande de pourcentage, commande de seuil, commande de chaîne (14 octets), commande forcée, commande de compteur, commande de cloche, commande de combinaison. Contrôle logique : ■ Les 8 entrées peuvent être combinées avec plusieurs types de télégrammes externes (par exemple, variable booléenne de 1 bit, seuil de 1 à 4 octets, heure, date, etc.) pour effectuer des opérations logiques ET/OU/NON. ■ Les commandes logiques de niveau 1 à 4 peuvent être définies, et la logique de niveau inférieur peut être utilisée comme conditions d'entrée logique pour le niveau supérieur. ■ Le module comporte 18 blocs logiques, qui peuvent verrouiller l'entrée du canal, activer les opérations logiques et forcer une sortie immédiate même si la sortie est réglée sur un délai. Chaque bloc logique peut signaler l'état logique de différentes manières. ■ Le module comporte 10 blocs de sortie logique, qui peuvent être associés à n'importe quelle sortie de résultat logique. Chaque bloc logique peut contrôler indépendamment 8 cibles, et le retard peut être défini, des télégrammes répétés peuvent être envoyés et chaque cible peut être contrôlée indépendamment, par exemple : Commande de commutateur, commande de gradation absolue, commande d'alarme, commande de volet, commande flexible, commande de séquence, commande de pourcentage, commande de seuil, commande de chaîne (14 octets), etc. Paramètres de base Tension de fonctionnement 21~30V DC Courant de travail 5mA/30V DC Communication KNX/EIB Diamètre du câble du terminal KNX 0,6 - 0,8 mm Environnement externe Température de fonctionnement -5℃~45℃
