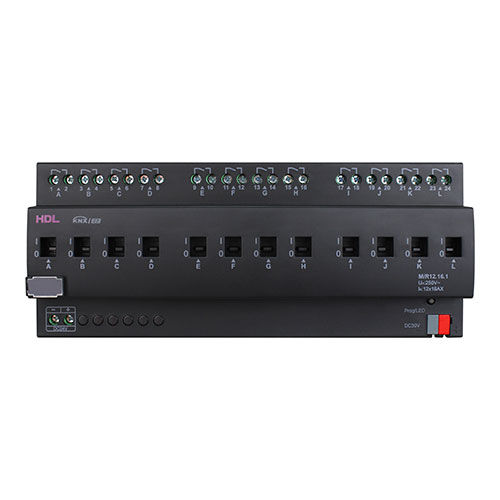

Actionneur de commutation pour installation domotique M/R12.16.1

KNXsur rail DINrésidentiel

L'actionneur KNX 16A High Power Switch adopte un relais magnétique de 50A, qui a trois types (4CH, 8CH et 12CH) de circuits de sortie, et chaque canal délivre un courant de 16A. Cette série d'actionneurs haute puissance a les caractéristiques suivantes : longue durée de vie, faible consommation d'énergie et vitesse d'exécution rapide. ■ L'actionneur de commutateur haute puissance 16A comprend 3 types : 4, 8 et 12 canaux d'actionnement. ■ Courant de sortie maximal de chaque canal : 16A. ■ Fonctions de contrôle : Temps d'enclenchement statistique, réponse à l'état, rappel de l'état, éclairage de l'escalier, clignotement, délai d'enclenchement et de déclenchement, délai de protection, contrôle de scène, fonction de seuil, contrôle de rideau, etc. ■ Fonction logique : AND, OR, XOR, Gate. ■ Fonction de chauffage : Sortie de contrôle PWM(1bit/1byte). Paramètres de base Tension de fonctionnement 21~30V DC Courant de travail 15mA/30V DC Tension d'entrée 120V/240V AC (50/60Hz) Communication KNX Diamètre du câble de la borne KNX 0,6-0,8mm Courant nominal de commutation 16A charge d'éclairage, max inrush 500A Durée de fonctionnement >100 000 Bornes d'entrée/sortie de ligne 2,5-4mm2 Canal de sortie 4CH, 16A/CH ; 8CH, 16A/CH ; 12CH, 16A/CH Capacité <300μf Environnement externe Température de fonctionnement -5℃~45℃ Humidité relative de travail ≤90% Température de stockage -20℃~60℃ Humidité relative de stockage ≤93% Caractéristiques techniques Dimensions de l'appareil M/R4.16.1 : 90×72×64(mm) M/R8.16.1 : 90×144×64(mm) M/R12.16.1 : 90×216×64(mm) Poids net M/R4.16.1 : 257g M/R8.16.1 : 577g M/R12.16.1 : 823g Matériau du boîtier Nylon ignifugé Installation Installation sur rail DIN 35 mm Indice de protection (conforme à la norme EN 60529) IP20
