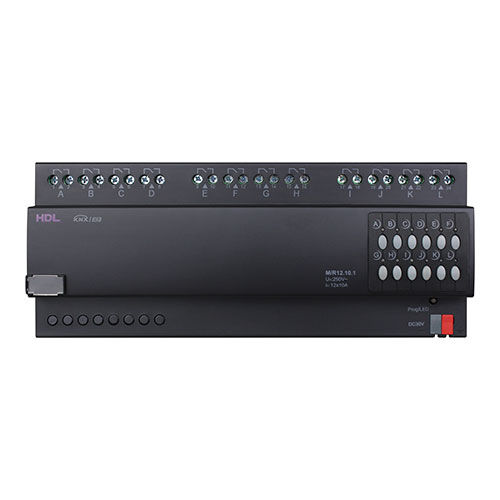

Actionneur de commutation pour installation domotique M/R12.10.1

KNXsur rail DINrésidentiel

L'actionneur KNX 10A High Power Switch comprend 3 types (4CH, 8CH， et 12CH) de circuits de sortie, et chaque canal délivre un courant de 10A. Avec des caractéristiques de longue durée de vie, de faible consommation d'énergie et de vitesse d'exécution rapide, cette série d'actionneurs est en totale conformité avec les normes de sécurité européennes KNX et les protocoles de commutation à haute puissance ■ Les actionneurs de commutation haute puissance 10A comprennent 3 types : 4, 8 et 12 canaux d'actionneur. ■ Courant de sortie maximum de chaque canal : 10A. ■ Fonctions de contrôle : Temps d'enclenchement statistique, réponse à l'état, rappel de l'état, éclairage de l'escalier, clignotement, délai d'enclenchement et de déclenchement, délai de protection, contrôle de scène, fonction de seuil, contrôle de rideau, etc. ■ Fonction logique : AND, OR, XOR. ■ Fonction de chauffage : Sortie de contrôle PWM(1bit/1byte). Paramètres de base Tension de fonctionnement 21~30V DC Classe 2 Courant de travail 15mA/30V DC Tension d'entrée 120V/240V AC (50/60Hz) Communication KNX Diamètre du câble de la borne KNX 0,6-0,8mm Courant nominal de commutation 10A charge d'éclairage, max. appel 500A Durée de fonctionnement >100 000 Bornes d'entrée/sortie de ligne 2,5-4mm2 Canal de sortie 4CH/10A, 8CH/10A, 12CH/10A Capacité <300μf Environnement externe Température de fonctionnement -5℃~45℃ Humidité relative de travail ≤90% Température de stockage -20℃~60℃ Humidité relative de stockage ≤93% Caractéristiques techniques Dimensions de l'appareil HDL-M/R4.10.1 90×72×64(mm) HDL-M/R8.10.1 90×144×64(mm) HDL-M/R12.10.1 90×216×64(mm) Poids net HDL-M/R4.10.1 : 256g HDL-M/R8.10.1 : 576g HDL-M/R12.10.1 : 823g Matériau du boîtier Nylon ignifugé Installation Installation sur rail DIN 35 mm Indice de protection (conforme à la norme EN 60529) IP20
