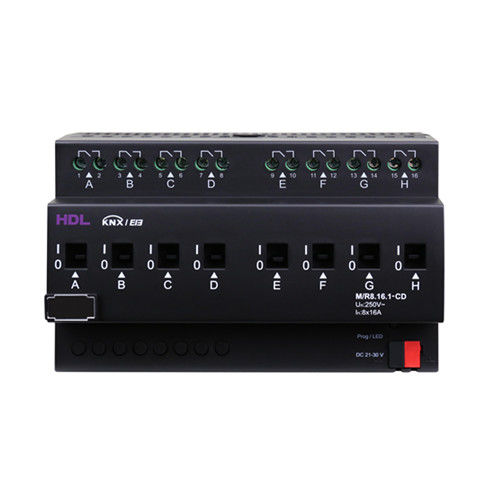

Actionneur de commutation pour installation domotique M/R8.16.1-CD

KNXsur rail DINrésidentiel

L'actionneur KNX 16A avec détection de courant adopte un relais magnétique de 50A, qui a trois types de circuits de sortie (4CH, 8CH et 12CH), et chaque canal délivre un courant de 16A. Cette série d'actionneurs haute puissance se caractérise par une longue durée de vie, une faible consommation d'énergie et une vitesse d'exécution rapide. ■ Les actionneurs de commutation haute puissance 16A avec détection de courant comprennent 3 types : 4, 8 et 12 canaux d'actionneur. ■ Courant de sortie maximal de chaque canal : 16A ■ Fonctions de contrôle : Temps d'enclenchement statistique, réponse à l'état, rappel de l'état, éclairage de l'escalier, clignotement, délai d'enclenchement et de déclenchement, délai de protection, contrôle de scène, fonction de seuil, contrôle de rideau, etc. ■ Fonction logique : AND, OR, XOR. ■ Fonction de chauffage : Sortie de contrôle PWM (1 bit/1 octet). ■ Fonction de détection de courant : Rapport de courant, surveillance de courant, détection de conformité de courant, détection de comparaison de seuil de courant. Paramètres de base Tension de fonctionnement 21~30V DC Courant de travail 15mA/30V DC Tension d'entrée 120V/240V AC (50/60Hz) Communication KNX Diamètre du câble de la borne KNX 0,6-0,8mm Courant nominal de commutation 16A charge d'éclairage, max inrush 500A Durée de fonctionnement >100 000 Bornes d'entrée/sortie de ligne 2,5-4mm2 Canal de sortie 4CH/16A, 8CH/16A, 12CH/16A Capacité <300μf Environnement externe Température de fonctionnement -5℃~45℃ Humidité relative de travail ≤90% Température de stockage -20℃~60℃ Humidité relative de stockage ≤93% Caractéristiques techniques Dimensions de l'appareil M/R4.16.1-CD 90×72×64(mm) M/R8.16.1-CD 90×144×64(mm) M/R12.16.1-CD 90×216×64(mm) Poids net M/R4.16.1-CD : 257g M/R8.16.1-CD : 577g M/R12.16.1-CD : 823g Matériau du boîtier Nylon ignifugé Installation Installation sur rail DIN 35 mm Indice de protection (conforme à la norme EN 60529) IP20
