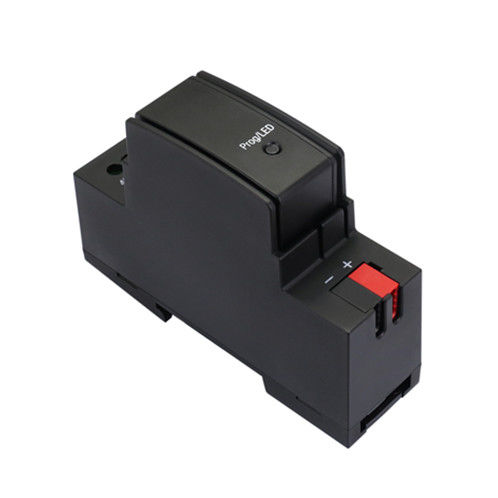

Module d'interface passerelle M/RS485MNI.1

sur rail DINpour installation domotiqueKNX

L'interface KNX-RS485 Mini est un petit module utilisé pour l'échange bidirectionnel de données entre KNX et RS485. Le module possède donc deux interfaces, RS485 et KNX. Sa petite taille le rend facile à installer et augmente considérablement l'utilisation de l'espace. ■ 3 modes de fonctionnement : Mode chaîne, mode hexadécimal, mode données ■ Taux de bauds : 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200bps. Les utilisateurs peuvent choisir le débit en bauds en fonction de leurs besoins. ■ Passerelle entre KNX et RS485 : RS485 (mode chaîne ou mode hexadécimal, mode données) KNX/EIB. ■ Supporte jusqu'à 200 cibles de contrôle ■ Jusqu'à 200 caractères pour chaque cible (varie d'une cible à l'autre) ■ 24 séquences prises en charge Paramètres de base Tension de fonctionnement 21~30V DC Courant de travail 10mA/30V DC Communication KNX, RS485 Bit de données 7 bits, 8 bits, 9 bits Bit d'arrêt 0,5 bit, 1 bit, 1,5 bit, 2 bits Diamètre du câble du terminal KNX 0,6 - 0,8mm Environnement externe Température de fonctionnement -5℃~45℃ Humidité relative de travail ≤90% Température de stockage -20℃~60℃ Humidité relative de stockage ≤93% Caractéristiques techniques Dimensions de l'appareil Interface KNX-RS485 Mini : 45mm×46mm×18mm Base : 90mm×64mm×27mm Poids net Interface KNX-RS485 Mini : 25g Base : 44g Matériau du boîtier Interface KNX-RS485 Mini : PC+ABS ignifugé Base : PA66 ignifugé Installation Installation dans un boîtier mural installation sur rail DIN 35 mm Indice de protection (conforme à la norme EN 60529) IP20
