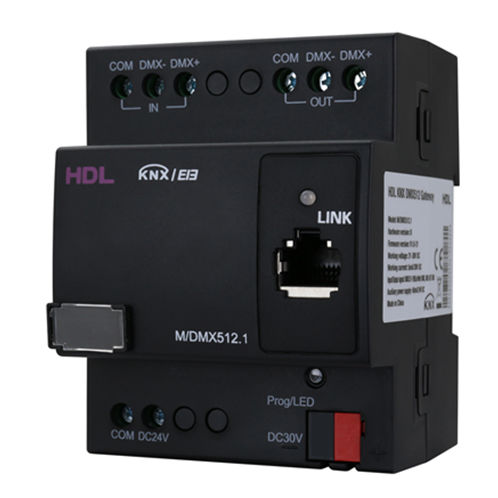

Module d'interface passerelle M/DMX512.1
sur rail DINpour installation domotiqueKNX

module d'interface passerelle
module d'interface passerelle
module d'interface passerelle
module d'interface passerelle
module d'interface passerelle
module d'interface passerelle
module d'interface passerelle
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
passerelle
Application
KNX, sur rail DIN, pour installation domotique, DMX

Description

La passerelle DMX512 appartient à la série HDL KNX/EIB. La passerelle prend en charge le contrôle bidirectionnel et peut enregistrer, lire et supprimer des programmes DMX. Avec une durée d'enregistrement allant jusqu'à 4 heures, la passerelle DMX512 peut être largement utilisée pour contrôler les appareils dotés d'un port de protocole DMX intégré pour le contrôle de la couleur des LED, par exemple, la lumière de l'ordinateur, la lumière de la tête mobile, la lumière du laser, etc. ■ 3 modes de fonctionnement : Mode d'enregistrement DMX, mode de gradation DMX (EIB vers DMX) et mode de conversion DMX vers EIB (point de données 1bit, 1byte). ■ Signal de communication pris en charge : DMX512-1990, ArtNet DMX, HDL NET DMX. ■ Stockage et lecture de 24 programmes, avec une durée d'enregistrement de 4 heures. ■ Le mode de gradation DMX permet de commuter ou de grader jusqu'à 48 canaux (possibilité de contrôler le dispositif DMX via le système KNX). ■ Le mode de conversion DMX vers EIB prend en charge la commutation ou la gradation absolue pour un maximum de 48 canaux (contrôle du système KNX via le signal DMX disponible). ■ Le signal de sortie DMX peut être utilisé pour contrôler des appareils dotés d'un port de protocole DMX pour le contrôle de la couleur des LED, par exemple, une lampe à tête mobile, une lampe laser, etc. ■ Les fonctions de contrôle de l'entrée DMX comprennent : Contrôle de séquence, contrôle de scène, contrôle de commutateur, gradation relative, gradation absolue. Paramètres de base Tension de fonctionnement 21~30V DC Courant de travail 5mA/30V DC Communication KNX/EIB Alimentation auxiliaire 40mA/24V DC Diamètre du câble de la borne KNX 0,6 - 0,8 mm Signal d'entrée / de sortie DMX512-1990, ArtNet DMX, HDL NET DMX Bornes utilisées pour Line In/ Line Out Câble 1~2.5mm2 Environnement externe Température de fonctionnement -5℃~45℃ Humidité relative de travail ≤90% Température de stockage -20℃~60℃ Humidité relative de stockage ≤93% Caractéristiques techniques Dimensions 72mm×90mm×64mm Poids net 189g Matériau du boîtier Nylon

---
