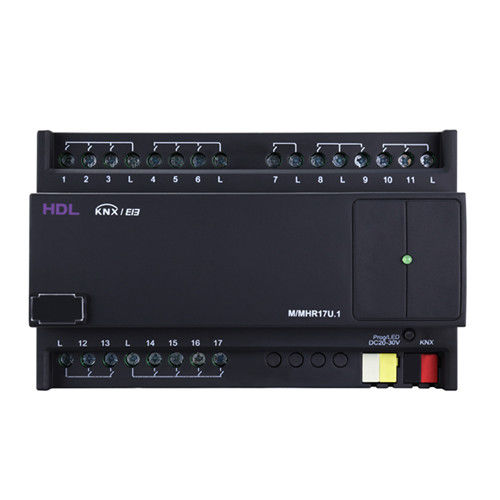

Actionneur de commutation pour installation domotique M/MHR17U.1

KNXsur rail DINrésidentiel

L'actionneur KNX 17CH Mix est utilisé pour contrôler les relais, les variateurs, les rideaux et les climatiseurs. L'actionneur prend en charge 17 canaux de contrôle KNX. ■ Prend en charge 17 canaux de contrôle de relais ■ Parmi les 17 canaux de commande de relais, les canaux CH1-6 et 12-17 sont des relais TV8 5A, et les canaux CH7-11 sont des relais à verrouillage magnétique avec un courant de fonctionnement de 10A. ■ Les 17 canaux de commande de relais peuvent être connectés à des charges, par exemple des lampes à incandescence, des lampes halogènes et des lampes LED, etc. Ils peuvent être utilisés pour le contrôle de la vitesse du ventilateur ou le contrôle du mode de climatisation, et le contrôle des rideaux (prenant en charge le contrôle de l'inching). Paramètres de base Tension de fonctionnement 21~30V DC Courant de travail 14mA/30V DC Tension auxiliaire 20~30V DC Courant auxiliaire 97mA/30V DC Tension d'entrée AC100-240V (50/60Hz) Canal de sortie 12CH/5A Relais TV8 (CH1-6, CH12-17) 5CH/10A Relais magnétique (CH7-11) Communication KNX Diamètre du câble du terminal KNX 0,6-0,8mm Environnement externe Température de fonctionnement -5℃~45℃ Humidité relative de travail ≤90% Température de stockage -20℃~60℃ Humidité relative de stockage ≤93% Caractéristiques techniques Dimensions 144mm×90mm×64mm Poids net 469g Matériau du boîtier PA66 Installation Rail DIN 35mm Indice de protection (conforme à la norme EN 60529) IP20
