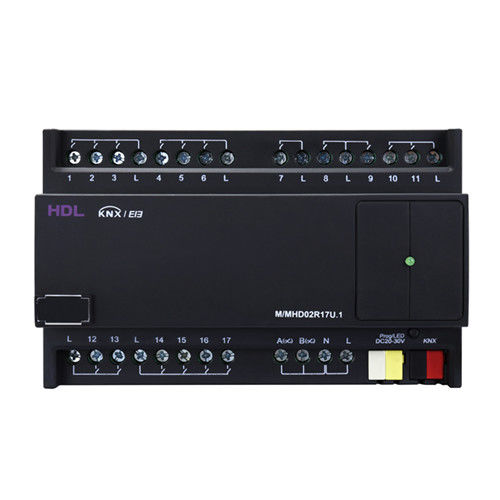

Actionneur de commutation pour installation domotique M/MHD02R17U.1

KNXsur rail DINrésidentiel

L'actionneur mixte KNX 19CH est utilisé pour contrôler les relais, les variateurs, les rideaux et les climatiseurs. L'actionneur prend en charge 19 canaux de contrôle KNX. ■ Prend en charge les canaux de commande 19CH, dont 17 sont des canaux de relais et les 2 autres sont des canaux de gradation MOSFET ■ Parmi les 17 canaux de commande de relais, les canaux CH1-6 et 12-17 sont des relais TV8 5A, et les canaux CH7-11 sont des relais à verrouillage magnétique avec un courant de fonctionnement de 10A. ■ Les 17 canaux de commande de relais peuvent être connectés à des charges, par exemple des lampes à incandescence, des lampes halogènes et des lampes LED, etc. Ils peuvent être utilisés pour le contrôle de la vitesse du ventilateur ou le contrôle du mode de la climatisation, et le contrôle des rideaux (prenant en charge le contrôle de l'inching). ■ 2 canaux de gradation MOSFET (protection contre les courts-circuits, protection contre la surchauffe) avec un courant de travail de 1A, peuvent être utilisés pour la gradation du bord de fuite des lampes (lampes à incandescence, lampes halogènes à basse tension, lampes LED à gradation, etc.) ■ Contrôle de la gradation : Réponse d'état, réglage de la plage de gradation (valeur maximale/minimale de gradation, seuil supérieur/inférieur de gradation), réglage du temps d'allumage et d'extinction, activation/désactivation de la gradation absolue et de la gradation relative, contrôle de la scène. Paramètres de base Tension de fonctionnement 21-30V DC Courant de travail 14mA/30V DC Tension auxiliaire 20V~30V DC Courant auxiliaire 97mA/30V DC Tension d'entrée AC100-240V (50/60Hz) Canal de sortie 12CH/5A Relais TV8 (CH1-6, CH12-17) 5CH/10A Relais à verrouillage magnétique (CH7-11) 2CH/1A Canal de gradation MOSFET (CH , CH ) Communication KNX Diamètre du câble de la borne KNX 0,6-0,8mm Environnement externe Température de fonctionnement -5℃~45℃ Humidité relative de travail ≤90% Température de stockage -20℃~60℃ Humidité relative de stockage ≤93% Caractéristiques techniques Dimensions 144mm×90mm×64mm Poids net 524g Matériau du boîtier PA66
