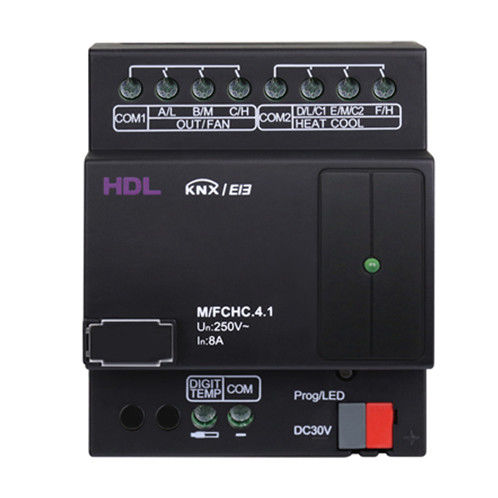

Actionneur de commutation pour installation domotique FCHC

KNXsur rail DINrésidentiel

L'actionneur KNX FCHC adopte la communication KNX/EIB et est utilisé pour contrôler les climatiseurs, les ventilateurs, les compresseurs et les planchers chauffants. La fonction du module est réglée via le logiciel ETS et peut fonctionner en conjonction avec différents panneaux. Il est possible de connecter jusqu'à 7 capteurs de température numériques. ■ Plusieurs objets de contrôle : HVAC, ventilateur, compresseur, chauffage au sol, un mode de contrôle pour chaque cible de contrôle. ■ Modes de contrôle : Mode CVC, mode ventilateur, mode compresseur et mode plancher chauffant. ■ Contrôle actif et contrôle passif : Plus flexible pour travailler en conjonction avec différents panneaux. En mode de contrôle actif, ce module peut fonctionner avec des panneaux sans algorithme PI tels que HDL-M/DLP04.1. En mode de contrôle passif, ce module peut fonctionner avec des panneaux dotés d'un algorithme tels que Siemens 5WG1. ■ Détection de la température locale et alarme de température limite. Lorsque la température locale est trop élevée ou trop basse, le module envoie un signal d'alarme au bus. Ce module peut se connecter à un maximum de 7 capteurs de température. Paramètres de base Tension de fonctionnement 21~30V DC Courant de travail 20mA/30V DC Communication KNX Diamètre du câble de la borne KNX 0,6 - 0,8mm Capteur de température Capteur de température numérique (TS/C1.0) Courant de sortie 8A (AC) 5A (DC) Environnement externe Température de fonctionnement -5℃~45℃ Humidité relative de travail ≤90% Température de stockage -20℃~60℃ Humidité relative de stockage ≤93% Caractéristiques techniques Dimensions 90mm×72mm×64mm Poids net 168g Matériau du boîtier Nylon retardateur de cadre Installation Rail DIN 35 mm (voir figure 6 - 8) Indice de protection (conforme à la norme EN 60529) IP20
