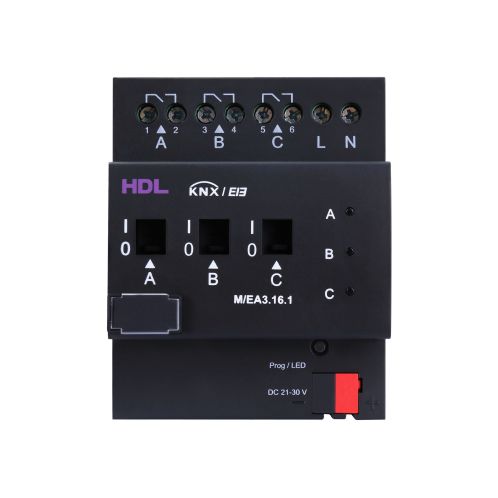

Actionneur de commutation pour installation domotique M_EA3.16.1

KNXsur rail DINrésidentiel

Energy Actuator est un actionneur de commutation qui enregistre la consommation d'énergie des charges électriques connectées. L'Energy Actuator enregistre la consommation d'énergie active par canal de sortie de commutation. En outre, il calcule la consommation totale des trois sorties et le courant de charge maximal par sortie est de 16 A. La fonction principale comprend : ■ Possibilité de mesurer 3 canaux en monophasé et prise en charge de la commande de relais 3CH ■ Possibilité de mesurer : Énergie active, courant, tension, fréquence, puissance active, puissance apparente, facteur de puissance. Les valeurs seuils du courant, de la tension et de la puissance active peuvent être définies. ■ Total des compteurs : somme des compteurs des canaux ■ Connexion d'un transformateur de courant externe ■ Méthodes d'envoi des valeurs : Envoi après un changement, envoi cyclique, envoi sur demande ■ Prise en charge de l'inter-comptage, de la surveillance des valeurs seuils, du contrôle maître/esclave de la charge, de l'économie d'énergie, de la fonction de dépassement de puissance active ■ Prise en charge du réglage des valeurs seuils. Lorsque la valeur est supérieure à la valeur seuil, une alarme peut être envoyée et un canal peut être déconnecté en dessous ou au-dessus du seuil (16A) ■ Le canal total peut être utilisé comme canal de charge matérielle pour contrôler le canal de charge esclave, jusqu'à 10 le canal total peut être utilisé comme canal de charge matérielle pour contrôler le canal de charge esclave, jusqu'à 10 canaux de charge esclave peuvent être contrôlés, et la valeur de seuil de charge peut être définie par la cible externe. Tension de fonctionnement 21~30V DC Courant de travail 16mA/30V DC Plage de mesure de la tension 95~265V AC Plage de mesure du courant 0,02~16A Plage de mesure de la fréquence 45~65Hz Communication KNX/EIB Diamètre du câble de la borne KNX 0,6 - 0,8 mm
