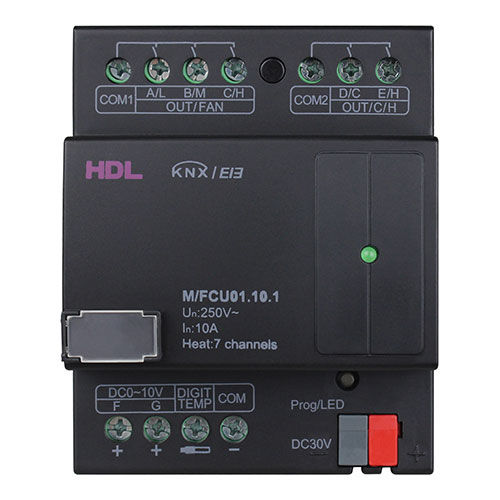

Module de contrôle d'éclairage M/FCU01.10.1

de températurepour climatisationsur rail DIN

Le module KNX HVAC appartient à la série HDL KNX/EIB et permet de contrôler le chauffage, le refroidissement et la vitesse élevée/moyenne/basse du ventilateur. 7 canaux indépendants de contrôle du chauffage au sol peuvent être définis. Associé à un capteur de température numérique, l'actionneur permet un contrôle précis de la température. En outre, 5 canaux de sortie de commutation et 2 canaux de sortie DC0-10V peuvent être définis pour l'éclairage des escaliers et d'autres besoins. ■ 7 canaux indépendants de contrôle du chauffage au sol ■ Jusqu'à 7 capteurs de température numériques pris en charge ■ 5 canaux de sortie relais ■ 2 canaux de sortie DC0-10V (10mA/CH) ■ Vitesses du ventilateur : Haute, moyenne, basse ■ Modes de fonctionnement : Chauffage, Refroidissement ■ Modes de fonctionnement : Confort, Veille, Nuit, Protection ■ Fonctions principales : Vitesse du ventilateur, rapport sur l'état de la vanne, échantillonnage de la température locale sur 7 canaux, rapport sur la température locale, statistiques sur le temps de fonctionnement, réponse à l'état des canaux, rappel de l'état de mise sous tension, sauvegarde de l'état de mise hors tension, escalier d'escalier, temporisation marche/arrêt, temporisation de protection, sortie de contrôle PWM ■ Contrôle actif et contrôle passif : Plus flexible pour travailler en conjonction avec des panneaux de différents fabricants. En mode de contrôle actif, ce module peut fonctionner avec des panneaux sans algorithme PI, par exemple M/DLP04.1. En mode de contrôle passif, ce module peut fonctionner en conjonction avec des panneaux avec algorithme, par exemple Siemens 5WG1. ■ Supporte la mise à jour en ligne Tension de fonctionnement 21~30V DC Courant de travail：20mA/30V DC Tension d'entrée：120V/240V AC(50/60Hz) Communication：KNX Plage de température de détection：-30℃~+100℃ Capteur de température：2.5m Capteur de température numérique (TS/C 1.0) Communication ：KNX Borne de sortie ：Ligne d'entrée, ligne de sortie câble pour chaque canal 2.5-4mm2
