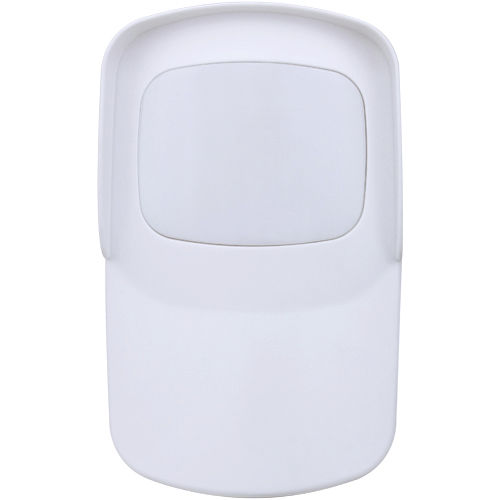

Capteur de température M/WS05.1

d'humiditéde luminositéde mouvement

Le capteur de micro-ondes extérieur à montage mural KNX contient quatre blocs logiques indépendants et un bloc logique combiné. Les conditions logiques d'entrée prises en charge sont les suivantes : Statut de détection des micro-ondes, valeur de luminosité, valeur de température, statut de contact sec et télégramme externe. Le capteur peut contrôler l'éclairage, le rideau et la valeur seuil. ■ Avec la fonction de contrôle de la luminosité constante 2CH, le capteur prend en charge 4 valeurs constantes préréglées et le fonctionnement forcé de l'atténuation. ■ 5 blocs logiques avec 10 sorties cibles pour chacun et supporte les contacts secs et le verrouillage/déverrouillage externe par télégramme, le déverrouillage ordonné. Le verrouillage/déverrouillage des télégrammes peut être réglé pour envoyer un télégramme marche/arrêt. ■ Types de commande : Commande de commutateur, commande de gradation absolue, commande de rideau, commande d'alarme, commande de pourcentage, commande de séquence, commande de scène, commande de chaîne (14 octets), commande de combinaison logique. ■ 5 sources de conditions logiques : État de la détection des micro-ondes, valeur de luminosité, valeur de température, état du contact sec et télégramme externe. ■ 2 relations logiques : ET, OU ■ 2 modes de fonctionnement : Single mode et Master & Slave mode. ■ 2 interfaces d'entrée à contact sec peuvent fonctionner comme des contacts secs ou des indicateurs LED. Les types de contrôle de la sortie cible de contact sec peuvent être définis comme interrupteur, gradation et scène. ■ La validité logique peut être réglée par une entrée de télégramme externe. ■ Le capteur peut être réglé en mode automatique ou semi-automatique. Paramètres de base Tension de travail 21~30V DC Courant de travail 20mA/30V DC Communication KNX Diamètre du câble de la borne KNX 0,6 - 0,8 mm Plage de détection des micro-ondes Φ28m (hauteur d'installation : 3m) Plage de détection de la température -30°C~70°C Plage de détection de l'humidité 20~95％RH Plage de détection de la luminosité 0~35000LUX
