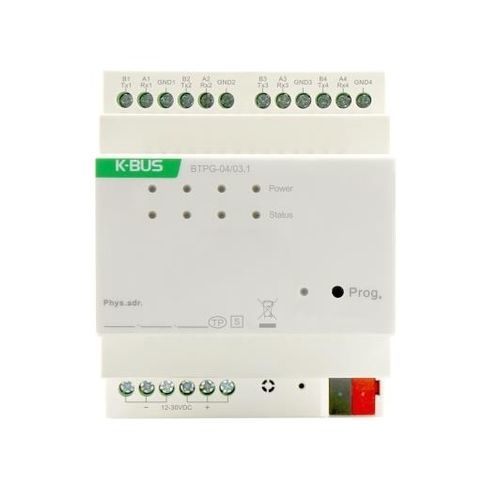

Module d'interface passerelle

sur rail DINKNXRS232

La passerelle KNX pour RS485/RS232 s'applique principalement au système de contrôle intelligent et est installée sur les tableaux de distribution avec un rail de montage de 35 mm, qui peut réaliser la communication Modbus/RS485/RS232 et le bus KNX. La passerelle KNX pour RS485/RS232 est alimentée par le bus KNX et nécessite une tension d'alimentation auxiliaire de 12-30V DC. Il est possible d'assigner l'adresse physique et de configurer les paramètres par les outils de conception technique ETS avec .knxprod (support édition ETS5.7 ou supérieure). configurez les paramètres de base de la communication, tels que le débit en bauds, le bit de données, le bit d'arrêt, le bit de parité, etc le canal supporte un maximum de 500 points de données. Chaque point de fonction est unidirectionnel, dont la direction, le nom et le type de données (1bit/2bit/4bit/1byte/2byte) peuvent être configurés en tant que maître Modbus, lisez les données de registre de l'esclave et communiquez avec KNX en tant qu'esclave Modbus, rapporte les données KNX au maître ou au système BA en tant que passerelle normale, convertit uniquement les données, sans mécanismes ni logique de communication supporte les climatiseurs DAIKIN, HITACHI, Mitsubishi et autres VRV en mode Modbus RTU, contrôle indépendant jusqu'à 64 appareils supporte certains fabricants de rideaux électriques et le protocole de contrôle de la musique de fond. Tension de fonctionnement 21-30V DC, via le bus KNX Courant du bus <6mA 30V DC Puissance du bus <180mW Dimension 72 x 90 x 64.1mm Poids 0.17KG Tension 12-30V DC Courant <60mA 30V DC Consommation électrique <1.8W Borne de connexion KNXBus (rouge/noir) Alimentation auxiliaire Bornes à vis Fonctionnement -5 °C ... + 45 °C Design Standard Installation sur rail DIN 35 mm
