Palplanche en métal DIAPHRAGM WALL

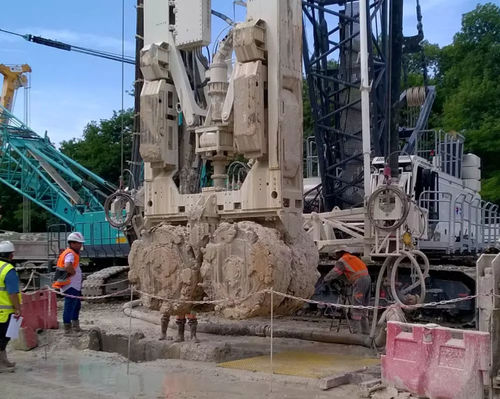

Une paroi moulée (mur emboué) est un écran formé dans le sol, réalisé par la mise en place de béton et d'une armature en acier dans une tranchée creusée à l'aide d'une benne d'excavation sous fluide de support (boue thixotropique comme la bentonite par exemple). Procédé d'exécution Suivant les prescriptions de la norme NBN EN1538:1999 1. Réalisation des murets-guide et creusement du (premier) panneau avec un grappin – remplissage en continu de la tranchée avec le fluide de support. Excavation de la première passe, suivie de la deuxième. Lors de l'excavation, la charge de la suspension bentonitique doit être telle que le niveau de la suspension présente à tout moment une valeur d'au moins 2 m par rapport à la position de la nappe phréatique dans les différentes couches aquifères sur toute la hauteur de la paroi, et davantage si la nappe est sous pression (aquifère artésien). 2. Excavation du ‘merlon’ ou passe centrale située entre les 2 passes précédentes 3. Dessablage ou remplacement de la suspension de bentonite. Équipement du panneau dès que le creusement a atteint la profondeur prescrite: immersion des cages d'armatures et mise en place temporaire des planches-joints métalliques munies de joints water-stop en PVC (voir détail). 4. Bétonnage de chaque panneau par tubes plongeurs immergés dans le béton (un ou plusieurs en fonction de la dimension du grappin) et récupération de la boue bentonitique. 5. Enlèvement du joint, le joint water-stop reste en place - voir détail d'un joint terminé.
