Pieu à tube battu DRIVEN CAST

en acieren bétonde fondation

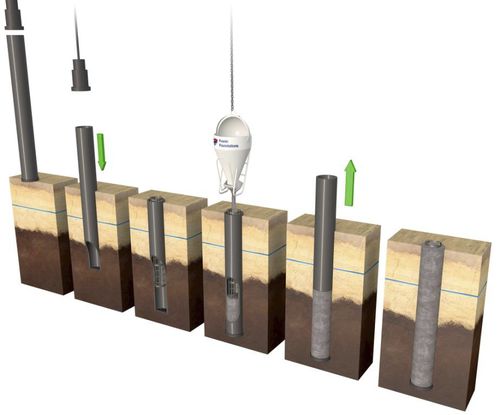

Le pieu battu moulé dans le sol sur plaque est un pieu cylindrique en béton, réalisé par le battage dans le sol d'un tube en acier, récupérable et fermé dans le bas par une plaque perdue. Procédé d'exécution 1. Implantation du pieu et mise en place du tube de battage avec plaque métallique perdue. 2. Enfoncement du tube dans le sol par battage en tête du pieu avec un marteau de battage (mouton hydraulique ou diesel). 3. Mise en place de l'armature à l'arrêt du battage, lorsque le tube a atteint la profondeur d'assise. 4. Remplissage du fût du pieu avec du béton plastique. Le bétonnage s'effectue à l'aide d'un cufa fixé sur le tube métallique. 5. Extraction du tube de battage en acier 6. Pieu battu moulé dans le sol achevé. Domaine d'application • Efforts de compression et de traction élevés, efforts horizontaux également élevés • Refoulement du sol • Fondations de complexes industriels • Fondations de constructions de génie civil et d'infrastructure Spécifications techniques • Diamètres des tubes de battage de 356 à 609 mm • Longueur courante du pieu jusqu'à 32 m • Pieux inclinés avec des inclinaisons jusqu'à 1:3 • Capacité portante utile maximale de 2.275 kN
