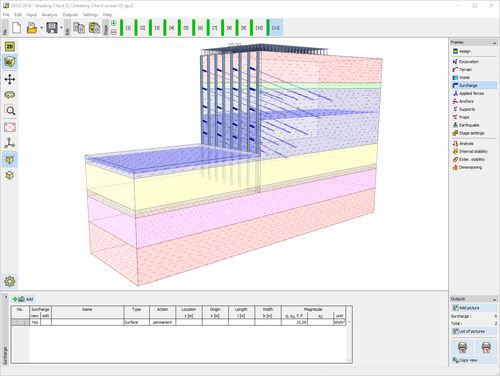

Logiciel de conception SHEETING CHECK

de modélisationde calcul géotechniquede calcul pour murs de soutènement

Le programme est destiné à la conception avancée des murs de soutènement ancrés selon la méthode non linéaire élasto-plastique. Il facilite la modélisation du comportement réel des structures en utilisant les étapes de construction, les calculs des déformations et des pressions appliquées sur la structure, la vérification de la stabilité interne des tirants d’ancrage, la vérification des sections (acier, béton armé, bois) et la capacité portante des tirants d’ancrage. La conception de base de la fiche nécessaire, des efforts internes appliqués sur la structure et la vérification des sections peut être exécutée dans le programme GEO5 Conception des écrans de soutènement. Principales caractéristiques La méthode d’analyse non linéaire élasto-plastique, c. à. d. la grandeur de pressions appliquées sur la structure est dépendante de sa déformation Large gamme de types prédéfinis des sections : murs de pieux (sécants, adjacents, contigus) parois berlinoises – sections en acier (I, HEB) rideau de palplanches Sections acier (Skyline, Arcelor Mittal, Vítkovice Steel, Agastyl, ThyssenKrupp, Gerdau, Bethlehem Steel, Mer Lion Metals) Sections en vinyle (CMI, ESP Everlast Synthetic Products) murs en béton rectangulaires (parois moulées, murs milanais) murs de pieux en bois autres – possibilité de saisir des caractéristiques de matériaux Soutien des murs ancrés, encastrés et cantilever Edition d’un profil géologique quelconque Base de données intégrée des paramètres de sol Nombre libre de surcharges appliquées aux structures (bandes, trapézoïdales, charges concentrées) Modélisation de l'eau à l'avant et à l'arrière des structures, modélisation de l'eau artésienne
