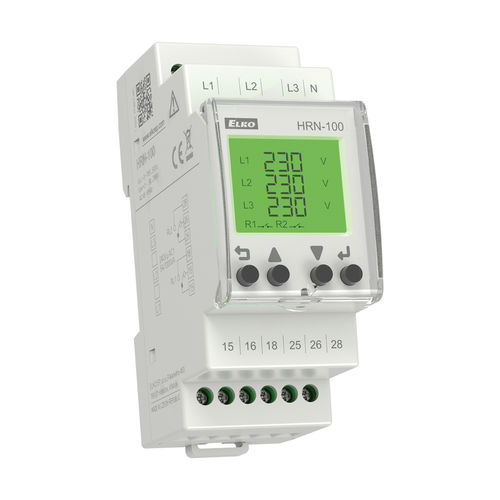

Relais électromécanique AC HRN-100

sur rail DIN

Relais de surveillance multifonctionnel et universel à bien des égards, qui protège les appareils et équipements connectés à un réseau triphasé. Connexion 3 fils ou 4 fils (avec ou sans neutre). Surveille en option la tension et la fréquence supérieures et inférieures des circuits triphasés. Permet la surveillance de la séquence des phases, de la défaillance et de l'asymétrie, y compris la défaillance du neutre (uniquement dans le cas d'une connexion à 4 fils). Le dispositif est alimenté par la tension surveillée. Les deux contacts de sortie peuvent être réglés individuellement. Mesure la valeur effective réelle de la tension alternative (True RMS). Possibilité de retarder la réponse du contact de sortie à l'état de défaut mesuré ou de passer de l'état de défaut à l'état OK, y compris la réponse retardée des contacts de sortie après le branchement de l'alimentation. Possibilité de transition automatique ou manuelle de l'état de défaut (mémoire). Fermeture ou ouverture optionnelle du contact de sortie lors de la mesure d'un état de défaut (Fail Safe / Non Fail Safe). Protection par mot de passe contre les modifications non autorisées des paramètres. Affichage numérique rétro-éclairé avec la possibilité de surveiller l'état actuel du réseau, y compris les défaillances éventuelles. Les cinq derniers états de défaut sont stockés dans un historique qui peut être consulté rétrospectivement. Couvercle transparent scellable pour l'affichage et les commandes. Tension d'alimentation et tension surveillée : ULL = 3 ~ 155-500 V (AC 45-65 Hz) ULN = 3 ~ 90-288 V (CA 45-65 Hz) Consommation électrique : max. 5 VA Contact de sortie : 2x inverseur, 5A (AgSnO2) Indication de la sortie : sur l'écran, icône R1 et R2 Montage : Rail DIN EN 60715 Degré de protection : IP20 couvercle et bornes / IP40 de la face avant Dimensions : 90 x 36 x 66,5 mm Poids : 132 g
