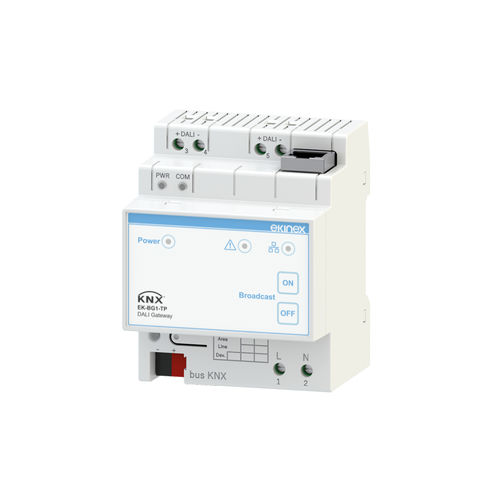

Module d'interface passerelle EK-BG1-TP

sur rail DINKNXEthernet

Appareil avec fonction passerelle (conversion de protocole) entre un réseau DALI et un réseau KNX (TP). Il peut être paramétré avec un outil ETS externe ou via un logiciel d'application PC spécial, connecté via le port de communication Ethernet intégré à l'appareil. Montage panneau sur rail profilé selon EN 60715 (4 unités modulaires de 18 mm). Utilisation dans les systèmes d'automatisation des maisons et bâtiments standard KNX. Alimentation: 230 V AC Éléments de programmation: bouton de programmation KNX standard Éléments d'affichage: LED d'alimentation, LED DALI Failure, DHCP ON LED Eléments de configuration: bouton membrane Broadcast ON, bouton membrane Broadcast OFF Classe de sécurité II Installation sur rail profilé 35 mm (selon EN 60529) Degré de protection IP20 Dimensions: 4 modules Interface Ethernet (IEEE 802.3) avec connecteur RJ45, câble de catégorie 5E au moins Port de communication KNX TP (paire torsadée), 9600 bauds, isolé galvaniquement de l'alimentation de l'appareil Consommation de courant du bus KNX <13 mA Port de communication DALI, doublé de bornes à vis, isolé galvaniquement de l'alimentation de l'appareil et du port de communication KNX Vitesse de transmission DALI: 1200 bps Tension DALI: 9,5 V - 22,5 V (14 V nominal) Longueur de câble max: 300 m (à partir de 1,5 mm2) Nombre maximum d'appareils DALI: 64 Nombre maximum de groupes DALI: 16 Nombre maximum de scènes DALI: 16 Contrôle jusqu'à 64 appareils DALI dans un maximum de 16 groupes et 16 scénarios Fonction de diffusion Adressage individuel, groupé ou centralisé Création de scénarios lumineux Possibilité de lire l'état de l'appareil DALI via KNX (par exemple luminosité ou erreur d'appareil)
