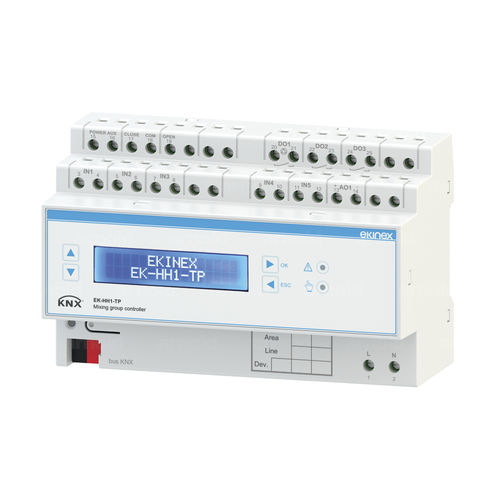

Régulateur de chauffage sur rail DIN EK-HH1-TP

de refroidissementpour pompe à chaleur

Appareil bus KNX avec fonction contrôleur pour groupe de mélange. Commande d'un servomoteur pour vanne mélangeuse 3 points flottante ou signal 0-10 V. Commande d'un circulateur. Acquisition des températures de départ et de retour (fluide thermovecteur) et de la température extérieure (air). Régulation de la température de départ du fluide thermovecteur avec des modes de régulation sélectionnables séparément pour le chauffage et le refroidissement. Particulièrement adapté aux applications de chauffage et de refroidissement par panneaux radiants au sol et au plafond en combinaison avec des thermostats d'ambiance équipés de sondes intégrées de température et d'humidité relative. Montage sur rail profilé selon EN 60715 (8 éléments modulaires de 18 mm). Utilisation dans les systèmes domotiques et immotiques selon les normes KNX. 1 sortie TRIAC (CLOSE / COM / OPEN) pour servomoteur 3 points flottant (avec entrée POWER AUX pour alimentation servomoteur 24 Vac ou 230 Vac) 1 sortie (AO1) pour servomoteur avec signal de commande 0-10 V 1 sortie relais SPST (DO1) pour commande circulateur 2 sorties relais SPST (DO2), DO3) pour fonctions supplémentaires 3 entrées analogiques (IN1, IN2, IN3) pour sondes de température passives (NTC 10 kΩ à 25 °C) 2 entrées (IN4, IN5) configurable en analogique (pour sondes de température passives NTC 10 kΩ à 25 °C) ou en numérique (pour contacts libres de potentiel) Alimentation par bus et alimentation auxiliaire de réseau 230 Vac 50/60 Hz Deux fonctions logiques avec chacune 16 objets Gestion d'alarme température excessive (chauffage) et basse température (refroidissement)
