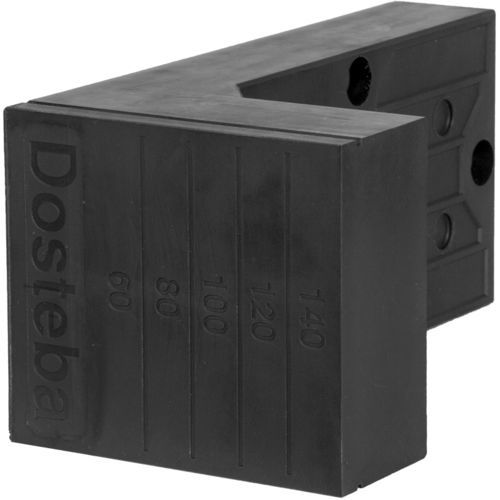

Système de fixation pour ITE TRA-WIK®-PU

en polyuréthanepour façade ventiléepour façade

Les équerres TRA-WIK®-PU conviennent pour les montages ultérieurs sans pont thermique dans des systèmes thermoisolants, des façades à aération arrière, des isolations intérieures, etc. Description Les équerres TRA-WIK®-PU sont composées de mousse PU (polyuréthane) rigide, imputrescible, teintée en noir et sans CFC renforcée par trois rondelles de serrage. Dimensions Surface de base: 280 x 125 mm Types T: - 60 - 300 mm Surface utile dans l’embrasure: - 100 x 85 / 160 x 85 mm Surface utile sur la façade: - 85 x 20 mm Distance de trou: - 100 x 100 mm Poids spécifique PU: - 550 kg/m3 Matériel de fixation Cheville de vissage: - SXRL 10 x 120 FUS Diamètre de perçage: - 10 mm Profondeur de perçage min.: - 80 mm Profondeur d’ancrage min.: - 70 mm - Tige filetée: - FIS A M8 x 130 Diamètre de perçage: - 10 mm Profondeur de perçage min.: - 60 mm Profondeur d’ancrage min.: - 60 mm - Tige filetée: - FIS A M8 x 150 Douille d'ancrage: - FIS H 12 x 85 K Diamètre de perçage: - 12 mm Profondeur de perçage min.: - 95 mm Profondeur d’ancrage min.: - 85 mm
