Module d'interface passerelle ARJ03P

sur rail DINRJ45

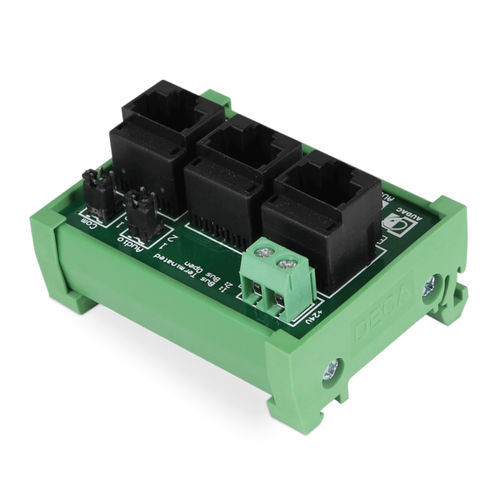

Boîte de jonction L'ARJ03P est un répartiteur / boîte de jonction RJ45 qui peut être utilisé pour connecter et diviser n'importe quel bus de données à paires torsadées connecté à l'aide de connecteurs RJ45. Un exemple d'application typique est l'expansion des bus de communication et de transfert audio par laquelle plusieurs dispositifs d'entrée et/ou de sortie sont connectés à un seul port périphérique sur un système matriciel. Un autre exemple typique est l'application d'une alimentation externe à un bus de communication, pour alimenter le module d'entrée ou de sortie distant lorsque la tension d'alimentation transférée est devenue insuffisante en raison des grandes longueurs de câble. Il se compose de trois connecteurs RJ45, à savoir un connecteur "BUS IN" et un connecteur "BUS OUT" pour les connexions entrantes et sortantes, tandis que le troisième connecteur permet la connexion du module d'entrée ou de sortie à distance. Deux cavaliers de terminaison sont prévus pour que les paires de communication (Pin4 & Pin5) et audio (Pin7 & Pin8) puissent être terminées à leur impédance caractéristique (120 Ohm), afin d'assurer une communication claire et sans reflets. Un connecteur de bornier est prévu pour connecter une alimentation externe (+24 V DC) au bus. Le +24 V DC est disponible sur les broches RJ45 3 (+) et 6 (GND). Le boîtier en plastique incassable permet un montage facile sur des mini-rails DIN. Caractéristiques techniques Spécifications du système Terminaison du bus - Audio - 120 Ω Communication - 120 Ω Connecteurs - 3 x RJ45 1 x bornier européen à 2 broches (alimentation) Caractéristiques du produit Dimensions - 61 x 48 x 40 mm (L x H x P) Poids - 0,043 kg Montage - Mini rail DIN Construction - Boîtier en plastique incassable Couleurs - Vert
